Лабораторная работа №6. Трехфазные цепи. Схема «Звезда»
Вариант 19
Описание:
7.2. Ход работы. Уровень А.
1. Запустить QUCS.

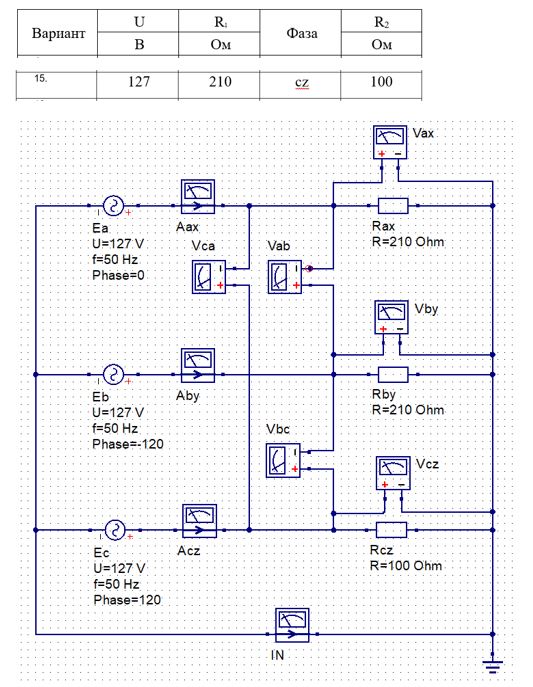

2. Собрать схему (рис. 1). Установить параметры для всех источников переменного тока: частота – 50 Гц, фазы каждого источника должны отличаться на 120 град. Напряжение всех источников одинаково и определяется по варианту из табл. 1. Сопротивление всех резисторов равно R1 (см. табл. 1), а для резистора в фазе, указанной в табл. 1, задать сопротивление, равное R2. Переименуйте измерительные приборы согласно обозначениям на схеме.
3. Добавить вид моделирования «Моделирование на переменном токе».
4. Настроить моделирование на переменном токе: тип – константа, значение – 50 Гц.
5. Сохраните схему.
6. Запустите моделирование (нажать F2). Вернитесь на схему, нажав F4.
7. Добавьте табличную диаграмму, внесите в нее двойным щелчком токи и напряжения, полученные при моделировании на переменном токе. Заполните таблицу 2. При нахождении отношения линейных напряжений к фазным необходимо брать модуль напряжения (представление чисел – величина/угол (в градусах).
8. Разорвите нейтральный провод. Запустите моделирование (нажать F2). Вернитесь на схему, нажав F4.
9. Заполните табл. 3. Проанализируйте, как изменился характер токов и напряжений, сделайте выводы.
10. Постройте векторные диаграммы токов и напряжений (см. приложение) для обеих схем.
Подробное решение в WORD+файл MathCad+ 6 файлов QUCS
Поисковые тэги: Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
