Название или условие:
Задание №1 Расчёт разветвленной цепи постоянного тока
Для заданной электрической цепи постоянного тока с известными параметрами требуется:
1. Определить токи во всех ветвях схемы методом узловых потенциалов и контурных токов.
2. Произвести проверку правильности решения по законам Кирхгофа .
3. Составить баланс мощностей для исходной схемы (с источниками тока).
4. Методом эквивалентного генератора определить ток в пятой ветви (с элементами E5, R5).
Построить ВАХ генератора, выделенной нагрузки и согласованной нагрузки.
5. Рассчитать и построить зависимость мощности P 5 на сопротивлении R 5 , придавая сопротивлению различные значения.
Вариант 5, сх. 5

Описание:
Подробное решение в WORD+файл MathCad

Поисковые тэги: Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Метод узловых потенциалов (напряжений; МУП)

Изображение предварительного просмотра:

<b>Задание №1 Расчёт разветвленной цепи постоянного тока </b><br />Для заданной электрической цепи постоянного тока с известными параметрами требуется:   <br />1. Определить токи во всех ветвях схемы методом узловых потенциалов и контурных токов.  <br />2. Произвести проверку правильности решения по законам Кирхгофа .  <br />3. Составить баланс мощностей для исходной схемы (с источниками тока).  <br />4. Методом эквивалентного генератора определить ток в пятой ветви (с элементами E5, R5).  <br />Построить ВАХ генератора, выделенной нагрузки и согласованной нагрузки.  <br />5. Рассчитать и построить зависимость мощности P 5   на сопротивлении R 5 , придавая сопротивлению различные значения.   <br /><b>Вариант 5, сх. 5</b>

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Задача №1
Законы Кирхгофа

Составить уравнения по закону Кирхгофа, используя метод преобразования схемы в граф. Решить полученную систему численно, используя приведенные ниже значения номиналов элементов.
Решение должно содержать: получение системы уравнений методом графов, решение системы уравнений в математическом пакете, моделирование схемы в MicroCap или иной программе схемотехнического моделирования.

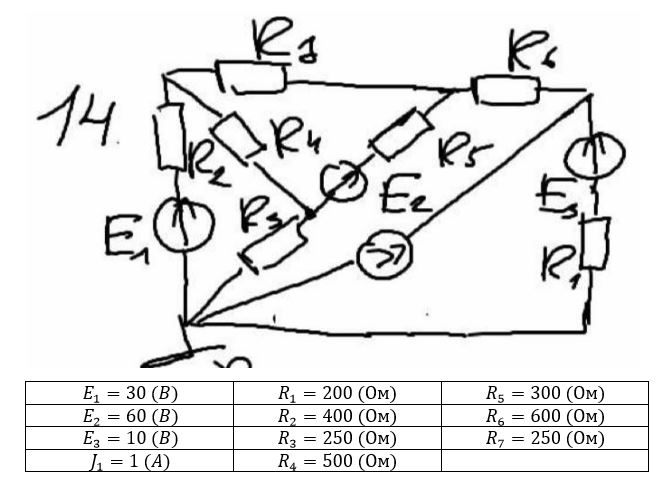

Схема 14

Задание №1 Расчёт разветвленной цепи постоянного тока
Для заданной электрической цепи постоянного тока с известными параметрами требуется:
1. Определить токи во всех ветвях схемы методом узловых потенциалов и контурных токов.
2. Произвести проверку правильности решения по законам Кирхгофа .
3. Составить баланс мощностей для исходной схемы (с источниками тока).
4. Методом эквивалентного генератора определить ток в пятой ветви (с элементами E5, R5).
Построить ВАХ генератора, выделенной нагрузки и согласованной нагрузки.
5. Рассчитать и построить зависимость мощности P 5 на сопротивлении R 5 , придавая сопротивлению различные значения.
Вариант 10, сх. 2

РАСЧЁТНО-ГРАФИЧЕСКАЯ РАБОТА №1
РАСЧЁТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА

Схема цепи приведена на рисунке. Параметры цепи заданы в таблице.
ЗАДАНИЕ
1. Для заданной схемы в общем виде составить систему уравнений:
а) по 1-му и 2-му законам Кирхгофа;
б) по методу контурных токов;
в) по методу узловых потенциалов.
2. Выбрать метод расчёта и определить токи во всех ветвях.
3. Проверить решение по балансу мощности.
4. Включить ваттметр для измерения мощности источника E1 и определить показания ваттметра.
Вариант 24

Расчетное задание №1
по дисциплине «Теоретические основы электротехники»

«Разветвленная цепь постоянного тока»
Группа 1

1. Содержание домашнего задания. Выбор исходных данных
2.1. Начертить электрическую схему согласно коду задания.
2.2. Записать уравнения Кирхгофа для заданной схемы.
2.3. Произвести эквивалентные преобразования, заменив две параллельные ветви с источниками ЭДС и тока одной с эквивалентным источником ЭДС.
2.4. Для преобразованной схемы определить неизвестные токи и ЭДС методом контурных токов.
2.5. В преобразованной схеме, считая известными все ЭДС, определить ток в ветви «cd» методом эквивалентного источника. Для определения напряжений холостого хода Ucdxx использовать метод узловых потенциалов, для определения входного сопротивления Rвхcd – метод эквивалентных преобразований соединений резистивных элементов.
2.6. Составить уравнение баланса мощностей.
Вариант 3, группа 2 (шифр 322314)

РАСЧЁТНО-ГРАФИЧЕСКАЯ РАБОТА №1
РАСЧЁТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА

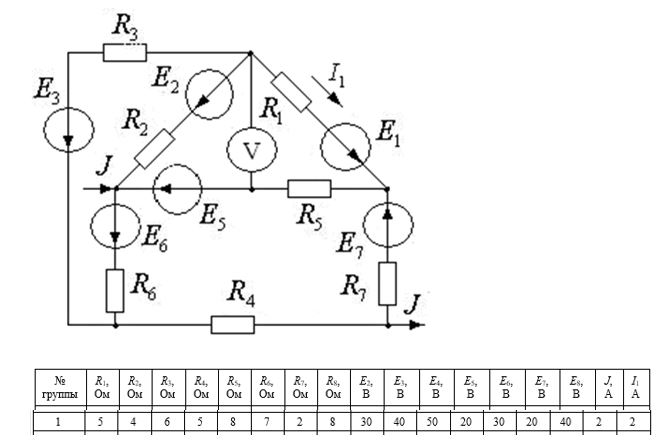

Схема цепи приведена на рисунке. Параметры цепи заданы в таблице.
