Артикул: 1168062

Раздел:Технические дисциплины (111559 шт.) >
  Теоретические основы электротехники (ТОЭ) (25366 шт.) >
  Цепи постоянного тока (4993 шт.)

Название или условие:
Лабораторная работа №1
ОПЫТНАЯ ПРОВЕРКА МЕТОДОВ РАСЧЁТА ЦЕПЕЙ ПОСТОЯННОГО ТОКА
Цель работы:
экспериментальная проверка эквивалентности преобразования пассивных электрических цепей, законов Кирхгофа, методом наложения и узловых потенциалов.
Вариант 1

Описание:
Численные значения сопротивлений потребителей определим следующим образом:
- для нечетных ветвей: R1=R3=R5=Ri0+NM,
- для четных ветвей: R2=R4=Ri0+2NM.
N= 13
M=1
R1=R10+NM=100+13=113 Ом
R3=R30+NM=120+13=133 Ом
R5=R50+NM=50+13=63 Ом
R2=R20+2NM=200+26=226 Ом
R4=R40+2NM=380+26=406 Ом

5. Порядок выполнения работы
1. Для построения электрической схемы необходимо воспользоваться сайтом http://www. falstad. сот/ circuit/.
2. Перед началом работы в меню выбрать «Схемы/ Пустая схема».
3. В рабочем окне построить электрическую схему, изображенную на рис
4. Включить имитатор электрической схемы, нажав клавишу «Start/STOP» справа от рабочего поля. Направление протекающих токов и их значения будут отражены непосредственно на схеме. Например:
5. Выполнить измерения величин токов I1, I2, I3, I4, I5 а также напряжений UAB, UBC, UAC.
6. Проверить по 1и11 законам Кирхгофа результаты выполненных измерений.
7. Занести корректные результаты измерений в строку 1.5 таблицы 1.2.
8. Сохранить разработанную схему, для чего следует воспользоваться командой «Файл/ Сохранить как». Данные сохранятся в текстовом файле.
9. Построить подсхемы, изображенные на рис. 1.6 и рис. 1.7, и выполнить все необходимые измерения с проверкой по 1 и 11 законам Кирхгофа в соответствии с описанным в п. 1 ... 8 алгоритмом. Данные занести соответственно в строки 1. 6 и 1. 7 таблицы 1.2 и использовать в расчете методом наложения.
10. Рассчитать сопротивления эквивалентной звезды R53, R54, R34 и построить схему, изображенную на рис. 1.8, переключив треугольник R3 - R4 - R5 на эквивалентную звезду R53 - R54 - R34. Выполнить все необходимые измерения с проверкой по 1 и 11 законам Кирхгофа в соответствии с описанным в п. 1 ... 8 алгоритмом. Данные занести в строку 1. 8 таблицы 1.2 и использовать для экспериментальной проверки токов I_1,I_2 по методу двух узлов.
11. Убедиться в эквивалентности преобразования "треугольник-звезда", сравнив токи и напряжения в непреобразованной части схемы (I1, I2, UAB, UBC, UAC) с результатами измерений по п. 5 для цепи рис. 1. 5.

6. Обработка результатов эксперимента
6.1. На основе полученных измерений по п. 5,9:
а) используя закон Ома, рассчитать номиналы сопротивлений R1, R2, R3, R4, R5 и параметры источников Е_1 и Е_2. Результаты расчетов занести в табл. 1.2;
б) определить фактические направления токов в ветвях исходной цепи и указать их на схеме (рис. 1.5).
6.2. Используя результаты расчетов R1, R2, R3, R4, R5; Е1 и Е2:
а) проверить выполнение соотношений по 1 и 11 законам Кирхгофа, а также баланс мощности между источниками и потребителями (Pист = Pпотр);
б) рассчитать токи во всех ветвях исходной цепи (рис. 1.5) методом наложения. Результаты расчетов сравнить с результатами измерений;
в) рассчитать токи во всех ветвях исходной цепи (рис. 1.5) методом контурных токов. Результаты расчетов сравнить с результатами измерений.
6.3. На основе измерений по п. 10, используя метод двух узлов и результаты расчетов R1, R2, R34, R45, R35, Е1, Е2, рассчитать токи и напряжения рис. 1.8. Результаты расчетов сравнить с результатами измерений по п. 5. Правильность расчетов подтвердить проверкой баланса мощности (Pист = Pпотр).

Подробное решение в WORD (12 страниц)+файл MathCad+4 файла описания схем для FALSTAD

Поисковые тэги: Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей, Метод наложения

Изображение предварительного просмотра:

<b>Лабораторная работа №1 <br />ОПЫТНАЯ ПРОВЕРКА МЕТОДОВ РАСЧЁТА ЦЕПЕЙ ПОСТОЯННОГО ТОКА <br />Цель работы:</b> экспериментальная проверка эквивалентности преобразования пассивных электрических цепей, законов Кирхгофа, методом наложения и узловых потенциалов.<br /><b>Вариант 1</b>

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Задание № 1
ЛИНЕЙНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
Задача.
Для электрической схемы, соответствующей номеру варианта, выполнить следующее:
1. Составить на основании законов Кирхгофа систему уравнений для расчёта токов во всех ветвях схемы.
2. Определить токи во всех ветвях схемы методом контурных токов.
3. Определить токи во всех ветвях схемы методом узловых потенциалов.
4. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой.
5. Составить баланс мощностей в исходной схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
6. Определить ток I1 в заданной по условию схеме, используя теорему об активном двухполюснике и эквивалентном генераторе.
7. Начертить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
Вариант 52

РАСЧЁТНО-ГРАФИЧЕСКАЯ РАБОТА №1
РАСЧЁТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА

Схема цепи приведена на рисунке. Параметры цепи заданы в таблице.
ЗАДАНИЕ
1. Для заданной схемы в общем виде составить систему уравнений:
а) по 1-му и 2-му законам Кирхгофа;
б) по методу контурных токов;
в) по методу узловых потенциалов.
2. Выбрать метод расчёта и определить токи во всех ветвях.
3. Проверить решение по балансу мощности.
4. Включить ваттметр для измерения мощности источника E1 и определить показания ваттметра.
Вариант 13

Задача №1 – Постоянный ток
1. Номер варианта соответствует порядковому номеру фамилии студента в групповом журнале (табл. №1, Приложение 1).
2. Начертить схему своего варианта и показать на ней все токи.
3. Определить все токи, пользуясь законами Кирхгофа, методами контурных токов и узловых потенциалов.
4. Расчет проверить по балансу мощности.

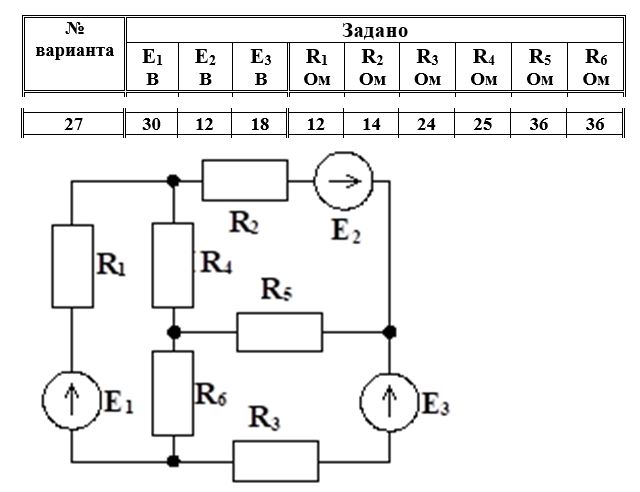

Вариант 27
