Название или условие:
Практическое занятие №5
Параметры длинной линии (электрической цепи с распределенными параметрами)

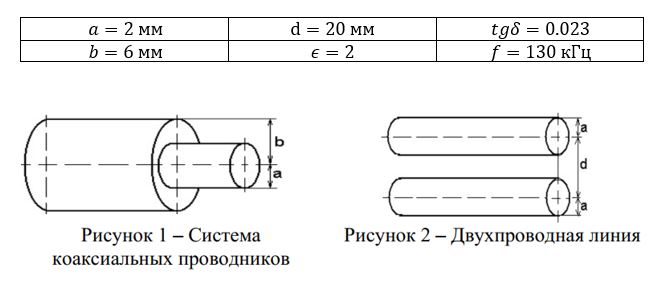

Рассчитать для системы коаксиальных проводников и двухпроводной линии:
- первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины;
- вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое ZВ сопротивление;
- фазовую скорость vф и длину волны λ

Описание:
Подробное решение в WORD+файл MathCad

Изображение предварительного просмотра:

<b>Практическое занятие №5<br /> Параметры длинной линии (электрической цепи с распределенными параметрами)</b> <br />Рассчитать для системы коаксиальных проводников и двухпроводной линии: <br />- первичные параметры (сопротивление R0, индуктивность L0, емкость С0 и проводимость G0 на единицу длины; <br />- вторичные параметры (коэффициенты распространения γ, затухания α и фазы β, волновое Z<sub>В</sub> сопротивление; <br />- фазовую скорость vф и длину волны λ
