Артикул: 1167073

Раздел:Технические дисциплины (110570 шт.) >
  Теоретические основы электротехники (ТОЭ) (24661 шт.) >
  Трансформаторы (788 шт.)

Название или условие:
Однофазный трансформатор работает как понижающий. Пользуясь его техническими данными, приведенными в таблице, рассчитать: коэффициент трансформации; номинальные токи первичной вторичной обмоток; напряжение на вторичной обмотке U2 при активно-индуктивной нагрузке, составляющей 80% (β= 0.8) от номинальной и cosφ2=0.5; к.п.д. при cosφ2=0.7 и нагрузке, составляющей 50% (β= 0.5) от номинальной. Определить параметры схемы замещения. Построить векторную диаграмму трансформатора при работе на активно-емкостную нагрузку с параметрами: Z = 2 Ом, cosφ2=0.5.
Дано:
Тип трансформатора: ОСМ1-1,0М
Sн = 1 кВА
I0 = 18%
Uк = 3.5%
U1н = 660 В
U2н = 36 В
к.п.д = 94%
P0 = 30 Вт
Pк = 34 Вт.

Описание:
Подробное решение в WORD БЕЗ векторной диаграммы!

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Лабораторная работа №7 Однофазный трансформатор Цель работы: практическое ознакомление с основными параметрами и характеристиками трансформатора и методиками из экспериментального определения из опытов холостого хода и короткого замыкания. Построение схемы замещения трансформатора. Изучение нагрузочных характеристик. Вариант 6 Паспортные данные трансформатора: SН=100 BA, U1Н=220 B, I1Н=SН/U1Н =0.455 A; U2Н=U2x=35.61 B Сопротивления нагрузки: R1=14 Ом, R2=28 Ом, R3=42 Ом, R4=56 Ом.	Трёхфазный асинхронный двигатель с короткозамкнутым ротором включён в сеть с номинальным напряжением Uн = 380 В и частотой f = 50 Гц. Обмотка статора соединена в звезду. Данные двигателя приведены в таблице 6.1. Определить: потребляемую мощность, номинальный и максимальный моменты, пусковой ток, номинальное и критическое скольжения. Построить механическую характеристику M=f(S). Вариант 16
Задача 4 При соединении обмоток трехфазного трансформатора по схеме Y/Y коэффициент трансформации линейных напряжений c = 2. Определить коэффициент трансформации линейных напряжений при соединении обмоток Y/Δ.	Задача №9 Определить параметры Т-образной схемы замещения трансформатора с номинальной мощностью Sн = 100 (ВА) и U1н = 50 (В), U2н = 5 (В), если результаты опытов: 1) Холостой ход: приборы показали – ваттметр P1хх = 5 (Вт), амперметр I1хх = 0,5 (А); 2) Короткое замыкание: ваттметр показал 4,0 (Вт), а вольтметр 2,5 (В); 3) При подключении первичной обмотки к источнику постоянного тока I = 2 (A), вольтметр показал напряжение 1,4 (В). Индуктивность рассеяния вторичной обмотки L2s = 1,27•10-5 (Гн)
Для питания пониженным напряжением цепей управления электродвигателями на пульте установлен однофазный трансформатор. Частота тока в сети f = 50 Гц. Трансформатор работает с номинальной нагрузкой. Потерями в трансформаторе пренебречь. Определить все неизвестные величины, отмеченные прочерками в таблице вариантов. Вариант 4 Дано: Uном1=127 В; Iном1=4.72 A; Iном2=25 A; ω2=108; Определить: Sном; Uном2; ω1; k; Φm	4. Определить амплитуду магнитного потока трансформатора, если ЭДС первичной обмотки 220В, частота тока 50Гц, количество витков W1 =980. Привести условное обозначение однофазного трансформатора с указанием первичных и вторичных ЭДС, напряжений, токов. (15 бал.)

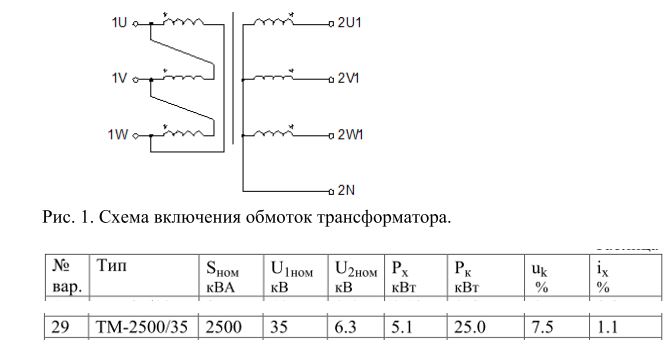

Задача 4. ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР Первичные обмотки трехфазного трансформатора собраны в «треугольник», вторичные в «звезду» (рис. 1). По паспортным данным, приведенным в табл., в соответствии с заданным вариантом: 1. Определить фазные напряжения первичной Uф1 и вторичной Uф2 обмоток (в таблице приведены линейные напряжения). 2. Вычислить коэффициент трансформации Ктр. 3. Определить значения линейных и фазных токов первичной и вторичной обмоток при работе трансформатора в номинальном режиме. 4. Рассчитать и построить зависимость КПД ηном от коэффициента нагрузки β. 5. Рассчитать и построить внешние характеристики U2ф(β) для: а) активной нагрузки φ2=0° б) активно-индуктивной нагрузки φ2=+45° в) активно-ёмкостной нагрузки φ2=-45° 6. Письменно ответить на вопросы. Вариант 29	Задание 2. Трехфазный трансформатор имеет: номинальную мощность Sном; номинальное первичное напряжение U1ном; номинальное вторичное напряжение U2ном; номинальный ток первичной цепи I1ном; напряжение короткого замыкания Uk, uk% его активная uка и реактивная uкр составляющие; сопротивление короткого замыкания Zк, его активная rк и реактивная xк составляющие; ток холостого хода I0, i0%; мощности холостого хода P0 и короткого замыкания Pк; коэффициент мощности холостого хода cosϕ0 и короткого замыкания cosϕк; номинальное изменение напряжения при сбросе нагрузки ΔUном; коэффициент мощности нагрузки cosϕ2 (характер нагрузки); коэффициент полезного действия η при номинальной нагрузке (β=1) и максимальный КПД ηmax. Определить, для выбранного варианта, значения параметров трансформатора не указанные в таблицах 4.2, 4.3. Построить внешнюю характеристику трансформатора U2=f(β) при номинальной нагрузке (β=1) Примечания: 1. Соединение обмоток трансформатора Y/Y. 2. Частота переменного тока сети f = 50 Гц. 3. Исходные данные и результаты расчетов представить в виде таблицы. Вариант 19
