Название или условие:
Задача 1
В схеме замещения цепи (рис. 1) в общем случае содержится шесть источников электрической энергии, обладающих ЭДС Е и сопротивлениями внутренних участков цепи R0 (внутренними сопротивлениями), и шесть резистивных элементов (приемников электрической энергии). ЭДС, внутренние сопротивления и сопротивления приемников электрической энергии соответственно равны: Е1, Е1’, E2, E2’, E3, E3’, R01, R01’, R02, R02’, R03, R03’, R1, R1’, R2, R2’, R3, R3’. В частных случаях некоторые источники и приемники электрической энергии могут быть выведены из состава электрической цепи. Определить:
1) Токи во всех ветвях методом непосредственного применения законов Кирхгофа;
2) Мощности источников и приемников электрической энергии.
Осуществить проверку правильности расчета цепи, составив уравнение баланса мощностей.

Описание:
Подробное решение в WORD

Поисковые тэги: Законы Кирхгофа, Баланс мощностей

Изображение предварительного просмотра:

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

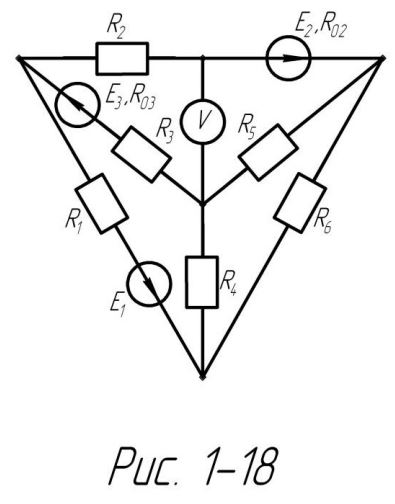

Определить параметры последовательной и параллельной схем замещения источника по известному участку внешней характеристики. Найти ток в приемнике, подключенном к источнику, если сопротивление приемника Rп = (5N/M) Ом. Найти мощность источника и приемника, а также КПД источника Вариант N=10, M = 17 Rп=(5•10)/17=2.941 Ом.	Для схемы, изображенной на рис. 1.1-1.50, используя значения параметров табл. 1: 1. Составить систему уравнений, используя законы Кирхгофа, для расчета неизвестных токов; 2. Рассчитать токи ветвей методом контурных токов; 3. Рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду, с помощью метода 2-х узлов; 4. Определить показания вольтметра; 5. Рассчитать баланс мощности. Вариант 18 Дано: рис. 1-18 Е1 = 12 В, Е2 = 48 В, Е3 = 6 В, r01 = -, r02 = 0.4 Ом, r03 = 0,4, R1 = 2.5 Ом, R2 = 1 Ом, R3 = 4 Ом, R4 = 15 Ом, R5 = 2 Ом, R6 = 2 Ом.
