Название или условие:
Определить показания прибора для замкнутого и разомкнутого ключа.
Uл = 220 В, r = XL = Xc = 10 Ом.

Описание:
Подробное решение в WORD

Поисковые тэги: Соединение "треугольник"

Изображение предварительного просмотра:

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Разложить заданную систему на симметричные составляющие. Построить векторные диаграммы напряжений прямой, обратной и нулевой последовательности.	Uл = 380 В R = 10 Ом Определить ток в фазе С после включения ключа.
Изображенная на рисунке векторная диаграмма напряжений и токов соответствует трехфазной цепи при соединении фаз… • Симметричного приемника звездой • Несимметричного приемника треугольником • Несимметричного приемника звездой • Симметричного приемника треугольником	uл = 380sin(wt); R = 180 Ом; Построить векторную диаграмму. Определить показания приборов.

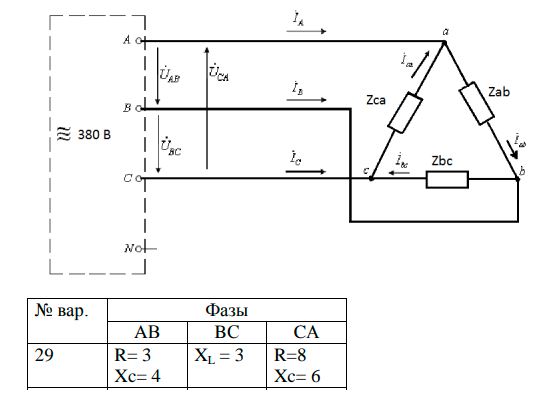

К симметричному 3-х фазному генератору подключена симметричная нагрузка соединенная звездой. Zн = (10+j6) Ом. Определить ток в каждой фазе, фазное и линейное напряжения, мощность, расходуемую в нагрузке. Построить векторную диаграмму. Uл = 380 (В).	Задача 3. РАСЧЕТ ТРЕХФАЗНЫХ ЦЕПЕЙ, СОЕДИНЕННЫХ ПО СХЕМЕ ТРЕУГОЛЬНИК» Сопротивления фаз в Омах для каждого варианта задачи даны в табл. 1. Линейное напряжение равно 380 В. Задание: 1. Начертить схему цепи в соответствии с заданным в табл. 1 вариантом. 2. Определить комплексные фазные напряжения и токи во всех ветвях схемы. 3. Рассчитать активные, реактивные и полные мощности фаз приемника и всей схемы в целом. 4. Указать величины углов сдвига между токами и напряжениями для каждой фазы. 5. Построить топографическую векторную диаграмму токов и напряжений. Вариант 29

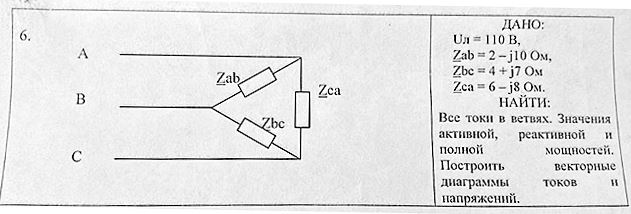

Определить: Uф; IAB; IBC; ICA – фазные токи. IA; IB; IC – линейные токи. Активную мощность каждой фазы	Дано: Uл = 110 В, Zab = 2-j10 Ом, Zbc = 4+j7 Ом, Zca = 6-j8 Ом. Найти: Все токи в ветвях. Значения активной, реактивной и полной мощностей. Построить векторные диаграммы токов и напряжений.

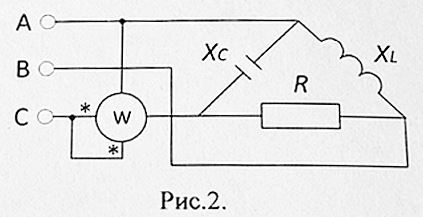

Задача 3 Для схемы на рис. 3: R = 20 Ом; XL = 25 Ом, Xc = 20 Ом, Е = 100 В (трехфазный источник соединен «звездой»). Определить: показания приборов при замкнутом и разомкнутом ключе.	Задача 2. Для схемы на рис. 2: R = 20 Ом, XL = 25 Ом, Xc = 20 Ом, Uл = 173 В. Определить: линейные токи, показание ваттметра.
