Название или условие:
Параметры простого параллельного колебательного контура: L = 1мГн, C = 1 нФ, r = 10 Ом.
Изобразите схему контура, включая источник энергии. Рассчитайте резонансную частоту, добротность, характеристическое сопротивление и полосу пропускания.
Постройте, качественно, АЧХ и ФЧХ, если выходным сигналом является ток через катушку индуктивности. На графиках укажите числовые значения резонансной частоты, полосы пропускания и максимума. Как изменятся графики при уменьшении С в 4 раза (отобразить изменения на графиках)?

Описание:
Подробное решение в WORD
Два варианта решения - с источником тока и источником напряжения

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Задача 12
Начертить схему замещения данной цепи, указав характер элементов, включенных в цепь, согласно таблице. Построить векторную диаграмму токов и напряжений. Определить аналитически и графически выходное напряжение. Входное напряжение uвх=(10N)sinωt В. Значение сопротивлений (в омах) указаны в таблице.
Вариант N=4, M=20

Задача №7

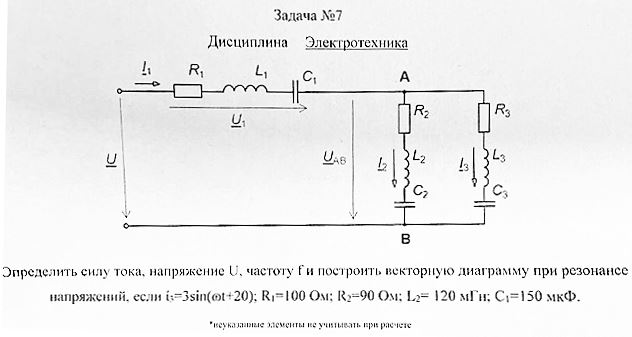

Определить силу тока, напряжение U, частоту f и построить векторную диаграмму при резонансе напряжений, если i2=3sin(ωt+20); R1 = 100 Ом; R2 = 90 Ом; L2 = 120 мГн; C1 = 150 мкФ.
