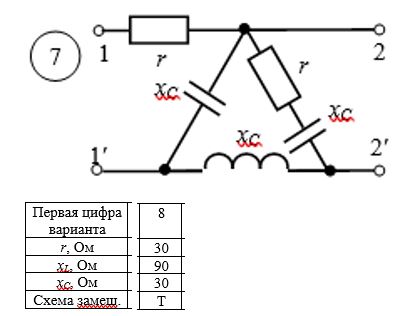

1. Определить зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически и графически граничные частоты.
2. Вычислить характеристическое сопротивление ZC, коэффициент ослабления А и коэффициент фазы В для двух частот ω/ и ω//. Частоты задать самостоятельно, исходя из следующих условий:
а) частота ω/ - в полосе пропускания, но А11(ω/) ≠ 0;
б) частота ω// - в полосе задерживания и |A11(ω//)|≤5.
3. Задать числовое значение вторичного тока I2. Принять сопротивление нагрузки на обеих частотах ω/ и ω// одинаковым и равным ZC(ω/).
а) определить А – параметры четырехполюсника для обеих частот ω/ и ω//. Результат проверить с помощью уравнения связи между коэффициентами.
б) рассчитать напряжение и ток на входе четырехполюсника и его входное сопротивление на обеих частотах ω/ и ω//.
Вариант 2

Описание:
Подробное решение в WORD

Поисковые тэги: Spice (LTSpice)

Изображение предварительного просмотра:

1. Определить зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически и графически граничные частоты.  <br />2. Вычислить характеристическое сопротивление ZC, коэффициент ослабления А и коэффициент фазы В для двух частот ω/ и ω//. Частоты задать самостоятельно, исходя из следующих условий: <br />а) частота ω/ - в полосе пропускания, но А11(ω/) ≠ 0; <br />б) частота ω// - в полосе задерживания и |A11(ω//)|≤5.  <br />3. Задать числовое значение вторичного тока I2. Принять сопротивление нагрузки на обеих частотах ω/ и ω// одинаковым и равным ZC(ω/). <br />а) определить А – параметры четырехполюсника для обеих частот ω/ и ω//. Результат проверить с помощью уравнения связи между коэффициентами. <br />б) рассчитать напряжение и ток на входе четырехполюсника и его входное сопротивление на обеих частотах ω/ и ω//.<br /><b>Вариант 2</b>
