ЗАДАЧА 1

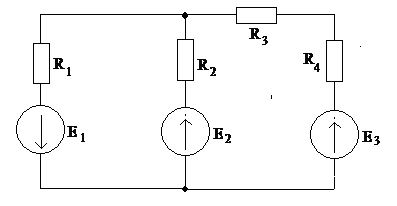

Выполнить указанные ниже задания для электрической схемы, изображенной на рисунке.
Начертить электрическую схему и записать исходные данные в соответствии с вариантом.
Записать систему уравнений по первому и второму законам Кирхгофа, необходимую для определения токов в ветвях системы.
Определить токи в ветвях.
Проверить правильность решения, используя первый закон Кирхгофа.
Составить уравнение баланса мощности и проверить его.
Построить в масштабе потенциальную диаграмму для внешнего контура.
Вариант 9
Все сопротивления R=10 Ом, Е1=400 В, Е2=300 В, Е3 = 200 В

Описание:
Подробное решение в PDF

Поисковые тэги: Законы Кирхгофа, Баланс мощностей, Потенциальная диаграмма

Изображение предварительного просмотра:

<b>ЗАДАЧА 1</b> <br /> Выполнить указанные ниже задания для электрической схемы, изображенной на рисунке. <br />Начертить электрическую схему и записать исходные данные в соответствии с вариантом. <br />Записать систему уравнений по первому и второму законам Кирхгофа, необходимую для определения токов в ветвях системы. <br />Определить токи в ветвях. <br />Проверить правильность решения, используя первый закон Кирхгофа. <br />Составить уравнение баланса мощности и проверить его. <br />Построить в масштабе потенциальную диаграмму для внешнего контура.<br /><b>Вариант 9</b><br />Все сопротивления R=10 Ом, Е1=400 В, Е2=300 В, Е3 = 200 В
