Название или условие:
Вариант 1 и Вариант 11
Трансформатор (потерями пренебречь) включен в сеть с напряжением 220 В. Сопротивление нагрузки, включенного во вторичную обмотку трансформатора Rн = 10 Ом, напряжение на нагрузке Uн = 10 В. Определить ток первичной обмотки трансформатора.

Описание:
Подробное решение в WORD

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок можно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия полученного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Трёхфазный асинхронный двигатель с короткозамкнутым ротором включён в сеть с номинальным напряжением Uн = 380 В и частотой f = 50 Гц. Обмотка статора соединена в звезду. Данные двигателя приведены в таблице 6.1. Определить: потребляемую мощность, номинальный и максимальный моменты, пусковой ток, номинальное и критическое скольжения. Построить механическую характеристику M=f(S).
Вариант 16

Задача 3. Определить параметры Т-образной схемы замещения трехфазного трансформатора мощностью 250 кВа, если данные опытов ХХ и КЗ следующие: U1нном = 10 кВ, U2x = 400 В, I1x% = 2,5%, Px = 0,85 кВт, U1к = 8% В, Pк = 1 кВт. Считать, что мощность потерь в первичной и вторично обмотках распределяется поровну.

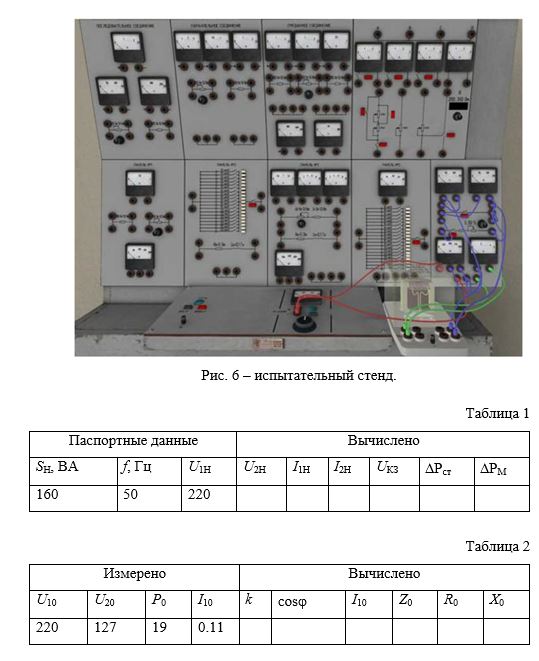

ЛАБОРАТОРНАЯ РАБОТА № 5W
“ ИССЛЕДОВАНИЕ СОГЛАСУЮЩИХ СВОЙСТВ ТРАНСФОРМАТОРА”

1 ЦЕЛЬ РАБОТЫ
1.1 Ознакомление с принципом действия трансформатора.
1.2 Исследование применения трансформатора для обеспечения задаваемой мощности нагрузки.
1.3 Исследование применения трансформатора для обеспечения заданного КПД передачи электроэнергии.
Вариант 10 (N=10)

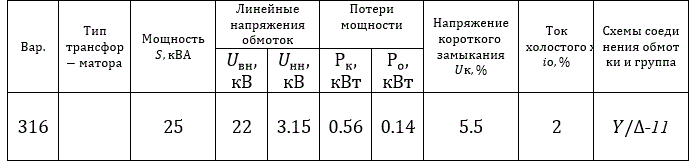

Задание 2. Трехфазный трансформатор имеет: номинальную мощность Sном; номинальное первичное напряжение U1ном; номинальное вторичное напряжение U2ном; номинальный ток первичной цепи I1ном; напряжение короткого замыкания Uk, uk% его активная uка и реактивная uкр составляющие; сопротивление короткого замыкания Zк, его активная rк и реактивная xк составляющие; ток холостого хода I0, i0%; мощности холостого хода P0 и короткого замыкания Pк; коэффициент мощности холостого хода cosϕ0 и короткого замыкания cosϕк; номинальное изменение напряжения при сбросе нагрузки ΔUном; коэффициент мощности нагрузки cosϕ2 (характер нагрузки); коэффициент полезного действия η при номинальной нагрузке (β=1) и максимальный КПД ηmax.
Определить, для выбранного варианта, значения параметров трансформатора не указанные в таблицах 4.2, 4.3.
Построить внешнюю характеристику трансформатора U2=f(β) при номинальной нагрузке (β=1)
Примечания:
1. Соединение обмоток трансформатора Y/Y.
2. Частота переменного тока сети f = 50 Гц.
3. Исходные данные и результаты расчетов представить в виде таблицы.
Вариант 19

Однофазный трансформатор работает как понижающий. Пользуясь его техническими данными, приведенными в таблице, рассчитать: коэффициент трансформации; номинальные токи первичной вторичной обмоток; напряжение на вторичной обмотке U2 при активно-индуктивной нагрузке, составляющей 80% (β= 0.8) от номинальной и cosφ2=0.5; к.п.д. при cosφ2=0.7 и нагрузке, составляющей 50% (β= 0.5) от номинальной. Определить параметры схемы замещения. Построить векторную диаграмму трансформатора при работе на активно-емкостную нагрузку с параметрами: Z = 2 Ом, cosφ2=0.5.
Дано:
Тип трансформатора: ОСМ1-1,0М
Sн = 1 кВА
I0 = 18%
Uк = 3.5%
U1н = 660 В
U2н = 36 В
к.п.д = 94%
P0 = 30 Вт
Pк = 34 Вт.
Задача №9
Определить параметры Т-образной схемы замещения трансформатора с номинальной мощностью Sн = 100 (ВА) и U1н = 50 (В), U2н = 5 (В), если результаты опытов:
1) Холостой ход: приборы показали – ваттметр P1хх = 5 (Вт), амперметр I1хх = 0,5 (А);
2) Короткое замыкание: ваттметр показал 4,0 (Вт), а вольтметр 2,5 (В);
3) При подключении первичной обмотки к источнику постоянного тока I = 2 (A), вольтметр показал напряжение 1,4 (В).
Индуктивность рассеяния вторичной обмотки L2s = 1,27•10-5 (Гн)
Вариант 6
Задача 3.
Определить параметры Т-образной схемы замещения однофазного трансформатора мощностью 25 кВа, если данные опытов ХХ и КЗ следующие: U1нном = 220 В, U2x = 173 В, I1x% = 2%, Px = 85 Вт, U1к = 10 В, Pк = 200 Вт. Считать, что мощность потерь в первичной и вторично обмотках распределяется поровну.
Найти действующие значения ЭДС Е1 и Е2 в обмотках трехфазного трансформатора ТМ-25/6 при соединении обмоток по схеме «треугольник-звезда», если максимальный магнитный поток Фmax=0,02 Вб, частота тока f = 50 Гц, числа витков первичной и вторичной обмоток соотвественно W1 = 100, W2 = 50.
Задача 4
Линейное напряжение на входе трехфазного трансформатора Uл1 = 660 В, линейное напряжение на выходе Uл2 = 220 В. Первичные обмотки соединены по схеме «звезда», вторичные – по схеме «треугольник» (рис. 8.8). Определить линейный и фазный коэффициенты транформации.

Обмотки трехфазного трансформатора ТМ-320/10 соединены по схеме Y/Δ, число витков каждой фазы первичной обмотки W1 = 1300, вторичной обмотки W2 = 90, Определить линейное напряжение на выходе трансформатора, если линейное напряжение питающей сети U1 = 10 кВ.
