Артикул: 1158139

Раздел:Технические дисциплины (102057 шт.) >
  Теоретические основы электротехники (ТОЭ) (18188 шт.) >
  Трансформаторы (620 шт.)

Название или условие:
3. Однофазный трансформатор подключен к сети U1 = 220 В, f = 50 Гц. Вторичная обмотка имеет 40 витков и силу тока I2 = 10 А.
Определите коэффициент трансформации, если сердечник имеет сечение S = 7,2•10^-4 м², а B = 1 Тл.
Как изменится магнитная индукция, если сила тока I2 уменьшится в 2 раза

Описание:
Подробное решение в WORD

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.

Похожие задания:

Трансформатор работает в режиме… 1) Короткого замыкания 2) Согласованной нагрузки 3) Номинальной нагрузки 4) Холостого хода	Задание 4. Трехфазный трансформатор имеет номинальную мощность Sн, первичное номинальное линейное напряжение U1н, вторичное линейное напряжение холостого хода U2x, напряжение uк %, мощность короткого замыкания Pк, мощность холостого хода Pх (табл. 4). Ток холостого хода составляет k процентов от номинального тока первичной обмотки. Определить: • коэффициент мощности холостого хода cosφ0; • сопротивления первичной и вторичной обмоток R1, X1, R2, X2; • сопротивления ветви намагничивания Zm, Rm, Xm. Построить: • внешнюю характеристику U2= f1(β); • зависимость коэффициента полезного действия трансформатора от нагрузки η = f2(β) при коэффициентах нагрузки β = 0.25; 0.5; 0,75; 1,0; 1,25 и коэффициенте мощности cosφ2 = 0,8. Нарисовать Г- образную схему замещения трансформатора. Вариант 1
3. Из опыта холостого хода однофазного трансформатора получено: U1ном = 400 В, U2х = 36 В, I1х = 1.2 А, Pх = 100 Вт. Определить коэффициент трансформации n и угол магнитных потерь δ	3. Для однофазного трансформатора определить ηmax при условии, что βопт = 0,5, Pк = 0,04P2

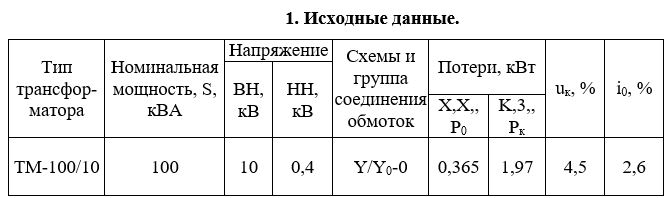

Для чего магнитопровод трансформатора выполняется из отдельных тонких листов, изолированных друг от друга и из электротехнической стали, а не из обычной?	Задача 4. Расчет параметров трехфазного трансформатора по каталожным данным. В данной задаче необходимо выполнить следующее: 1.Расшифровать маркировку трансформатора, определить номинальную мощность трансформатора и напряжение первичной обмотки высшего напряжения (ВН), необходимые для расчета трансформатора. 2. Определить фазные и линейные значения напряжений и токов трансформатора в номинальном режиме работы, фазный и линейный коэффициенты трансформации и число витков первичной обмотки W1. 3. Определить: - максимальное значение магнитного потока Фm; - потери холостого хода (в стали) Р0; - средние (для трех фаз) значения токов холостого хода I0 ; - коэффициент мощности холостого хода cos φ0 для U1= (0; 0,25; 0,5; 0,75; 1,0; 1,25)∙U1Н. По расчетным данным построить зависимости I0 = f (U1), P0 = f (U1), cosφ0 = f (U1) в общей системе координат. 4. Рассчитать и построить кривые КПД η = f (β) при cosφН = 1 и cosφН =0,8, где β = I2/ I2Н. Расчеты произвести при коэффициенте нагрузки β = (0; 0,25;0,5; 0,75; 1,0;1,25). Определить коэффициент нагрузки βОПТ при максимальном значении КПД ηМАХ. Вариант 16
