Артикул: 1153570

Раздел:Технические дисциплины (97990 шт.) >
  Теоретические основы электротехники (ТОЭ) (14941 шт.) >
  Трансформаторы (502 шт.)

Название или условие:

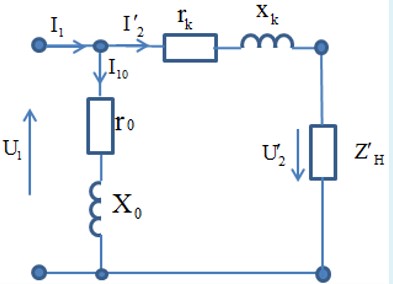

Укажите элемент Г-образной схемы замещения трансформатора, который характеризует потери в меди
Выберите один ответ:
- rк
- xк
- X0
- ZН
- r0

Описание:
Ответ на вопрос теста

Изображение предварительного просмотра:

Укажите элемент Г-образной схемы замещения трансформатора, который характеризует потери в меди <br /><b>Выберите один ответ:</b> <br />- r<sub>к</sub> <br />- x<sub>к</sub> <br />- X<sub>0</sub> <br />- Z<sub>Н</sub> <br />- r<sub>0</sub>
