Артикул: 1153510

Раздел:Технические дисциплины (97855 шт.) >
  Теоретические основы электротехники (ТОЭ) (14806 шт.) >
  Трансформаторы (494 шт.)

Название или условие:

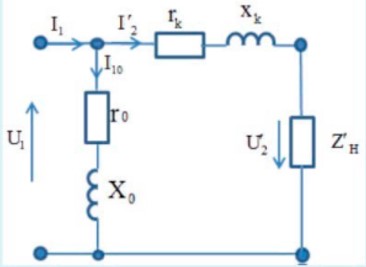

Укажите элемент Г-образной схемы замещения трансформатора, который характеризует потери в стали
Выберите один ответ:
- x_K
- r_K
- X₀
- r₀
- Z_H

Описание:
Ответ на вопрос теста

Изображение предварительного просмотра:
