Артикул: 1151850

Раздел:Технические дисциплины (97058 шт.) >
  Теоретические основы электротехники (ТОЭ) (14128 шт.) >
  Трансформаторы (480 шт.)

Название или условие:

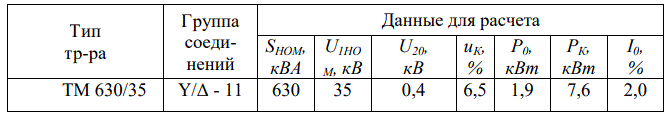

Для трехфазного трансформатора, параметры которого приведены в табл. 8 определить номинальные токи первичной I_1НОМ и вторичной I_2НОМ обмоток, ток холостого хода I₀, коэффициент мощности холостого хода cosφ, коэффициент трансформации n, сопротивления первичной и вторичной обмоток R1, X1, R2, X2. Построить внешнюю характеристику U₂ = f₁(β) и зависимость КПД от нагрузки η = f₂(β) для сosφ₂ = 0,8

Описание:
Подробное решение

Изображение предварительного просмотра:
