Название или условие:
Задача 6.1.Сборник Бессонова.
Ламповая нагрузка питается от сети, система линейных напряжений которой симметрична (Uл=220 В). В каждую фразу включено по одной лампе на номинальную мощность 50 Вт и номинальное напряжение 220 В (рис.6.1,а).
Определить фазные и линейные токи, напряжение на каждой лампе и показания ваттметров P1 и P2, если нагрузка соединена:
а) звездой, как показано на рисунке; б) звездой, обрыв фазы С в точке М; в) треугольником. По найденным показаниям ваттметров найти мощность, потребляемую трёхфазной нагрузкой в каждом случае. Для всех случаев построить топографические диаграммы и векторные диаграммы токов.

Описание:
Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма, Соединение "звезда", Соединение "треугольник", Задачник Бессонова

Изображение предварительного просмотра:

<b>Задача 6.1.Сборник Бессонова</b>.<br /> Ламповая нагрузка питается от сети, система линейных напряжений которой симметрична (U<sub>л</sub>=220 В). В каждую фразу включено по одной лампе на номинальную мощность 50 Вт и номинальное напряжение 220 В (рис.6.1,а).<br />Определить фазные и линейные токи, напряжение на каждой лампе и показания ваттметров P<sub>1</sub> и P<sub>2</sub>, если нагрузка соединена:<br /> а) звездой, как показано на рисунке; б) звездой, обрыв фазы С в точке М; в) треугольником. По найденным показаниям ваттметров найти мощность, потребляемую трёхфазной нагрузкой в каждом случае. Для всех случаев построить топографические диаграммы и векторные диаграммы токов.

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.
Условия доставки:
Получение файла осуществляется самостоятельно по ссылке, которая генерируется после оплаты. В случае технических сбоев или ошибок мозно обратиться к администраторам в чате или на электронную почту и файл будет вам отправлен.
Условия отказа от заказа:
Отказаться возможно в случае несоответсвия поулченного файла его описанию на странице заказа.
Возврат денежных средств осуществляется администраторами сайта по заявке в чате или на электронной почте в течении суток.

Похожие задания:

Задача 3.1
Для электрической схемы, изображенной на рисунках 3.1-3.17, по заданным в таблице 3.1 параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырёхпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений.
Вариант 8
ОТЧЕТ по лабораторной работе 11
ТРЕХФАЗНЫЕ ЦЕПИ
ЦЕЛЬ РАБОТЫ Опытная проверка соотношений, связывающих напряжения и токи трёхфазных цепей при соединении приёмников звездой и треугольником.
Вариант 15
Задача 3.2
Дана трехфазная электрическая цепь с симметричной трехфазной нагрузкой, соединенной по схеме «звезда» или «треугольник» в зависимости от варианта (рисунок 3.18). Параметры нагрузки заданы в таблице 3.2. В цепи действует симметричный трехфазный источник ЭДС с линейным напряжением U= 208 В. Линейные провода обладают сопротивлением Zпр = 1+j1. В цепи возможно существование несимметричного режима, задаваемого отклонением активного сопротивления в фазе а схемы «звезда» или в фазе ab схемы «треугольник».
Требуется:
1. Определить линейные токи заданной трехфазной цепи при симметричной нагрузке
2. Найти напряжения на сопротивлениях симметричной нагрузки
3. Определить линейные токи заданной трехфазной цепи при несимметричной чисто активной нагрузке, пренебрегая сопротивлением проводов.
4. Составить баланс мощностей.
5. Построить векторные диаграммы токов и напряжений для случаев симметричной и несимметричной нагрузки.
Вариант 15
Найти токи цепи и напряжение смещения нейтрали
U = 220 B
ZAB=ZBC=ZCA=(3+j4) Ом
Определить:
1) Показания ваттметров
2) Реактивную мощность
Задача 3.1
Для электрической схемы, изображенной на рисунках 3.1-3.17, по заданным в таблице 3.1 параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырёхпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений.
Вариант 23
ЗАДАНИЕ 5. РАСЧЕТ ТРЕХФАЗНЫХ ЦЕПЕЙ
5.1 На рисунках 5.1 – 5.20 приведены схемы трехфазных цепей [7]. В каждой из них имеется трехфазный генератор ( создающей трехфазную симметричную систему ЭДС) и симметричная нагрузка. Действующее значение ЭДС фазы генератора ЕА, период Т, параметры R1, R2, L, C1, и C2 приведены в табл. 5.1. Начальную фазу ЭДС ЕА принять нулевой.
5.2 Требуется:
5.2.1 Рассчитать токи;
5.2.2 Построить векторную диаграмму токов;
5.2.3 Построить векторную диаграмму напряжений;
5.2.4 Определить мгновенное значение напряжения между заданными точками;
5.2.5 Подсчитать активную мощность трехфазной системы
5.3 Сопротивления обмоток генератора полагать равными нулю;
5.4 Для вариантов, в которых нагрузка соединена треугольником, при расчете преобразовать её в соединение звездой;
5.5 При расчете символическим методом рекомендуется оперировать с комплексами действующих значений (не с комплексными амплитудами);
Вариант 19
Задача №1
Трехфазные цепи
Симметричный трехфазный генератор, обмотки которого соединены треугольником, питает равномерную нагрузку, соединенную треугольником.
Требуется:
1. Рассчитать фазные токи нагрузки, линейные токи, напряжения на фазах нагрузки, активную мощность. Развиваемую генератором и потребляемую нагрузкой, КПД систему и начертить топографическую диаграмму, считая, что произошло короткое замыкание на активном сопротивлении фазы, указанной в таблице.
2. Найти аналитическим и графическим путем симметричные составляющие несимметричных линейных токов, полученных при расчёте по п. 1.
Вариант 497
«Несимметричный трехфазный приемник при соединении звездой с нейтральным проводом»

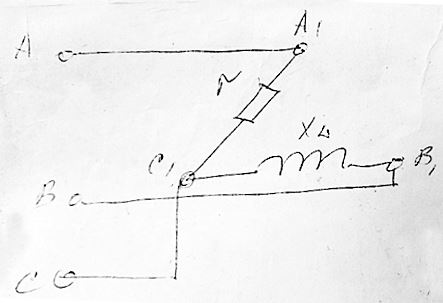

Трехфазный приёмник соединен звездой. Сопротивления его фаз указаны на рисунке. Линейное напряжение питающей сети равно:
