Название или условие:
Расчет разветвленной цепи синусоидального тока

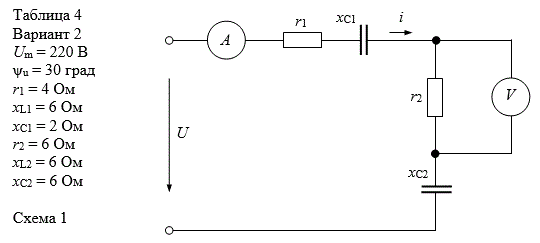

Напряжение на зажимах цепи, изображенной на рис.4.1, изменяется по закону u = Um sin ( ω t+ ψu ) . Амплитудное значение Um и начальная фаза ψu напряжения, а также значения активных r , индуктивных xL и емкостных xC сопротивлений приведены в табл.4. Необходимо
1. Определить показания приборов, указанных на схеме.
2. Определить закон изменения тока в цепи.
3. Определить закон изменения напряжения между точками, к которым подключен вольтметр.
4. Определить активную, реактивную и полную мощности, потребляемые цепью из сети.
5. Построить векторную диаграмму.
Вариант 2 Схема 1

Описание:
Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма

Изображение предварительного просмотра:
