Артикул: 1145175

Раздел:Технические дисциплины (91220 шт.) >
  Теоретические основы электротехники (ТОЭ) (9935 шт.) >
  Цепи переменного синусоидального тока (2833 шт.) >
  Неразветвленные (705 шт.)

Название или условие:

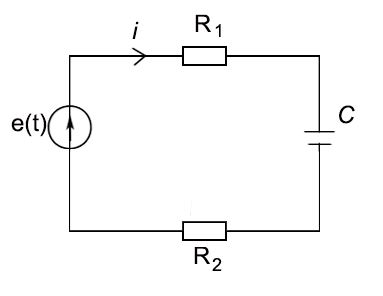

e(t) = 100√2sin (1000t-45°); C=5 мсФ, R1=5 Ом; R2=15 Ом.
 i(t) - ? U1(t) - ?

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

e(t) = 100√2sin (1000t-45°); C=5 мсФ, R<sub>1</sub>=5 Ом; R<sub>2</sub>=15 Ом.<br />  i(t) - ? U<sub>1</sub>(t) - ?
