Название или условие:

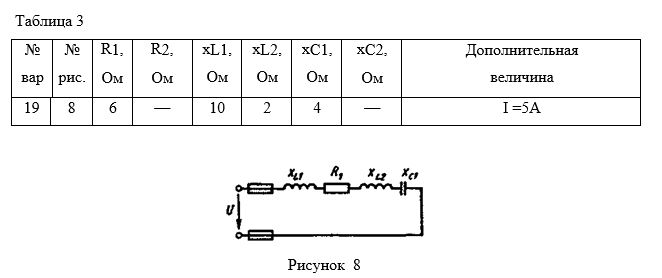

Неразветвленная цепь переменного тока, показанная на соответствующем рисунке, содержит активные и реактивные сопротивления, величины которых заданы в таблице 3. Кроме того, известна одна из дополнительных величин (U, I, P, Q, S ). Определить следующие величины, если они не заданы в таблице вариантов: 1) полное сопротивление цепи Z; 2) напряжение U, приложенное к цепи; 3) силу тока в цепи; 4) угол сдвига фаз φ (величину и знак); 5) активную Р, реактивную Q и полную S мощности, потребляемые цепью. Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. С помощью логических рассуждений пояснить, как изменится ток в цепи и угол сдвига фаз, если частоту тока увеличить вдвое. Напряжение, приложенное к цени, считать неизменным.
Вариант 19

Описание:
Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма
