Название или условие:

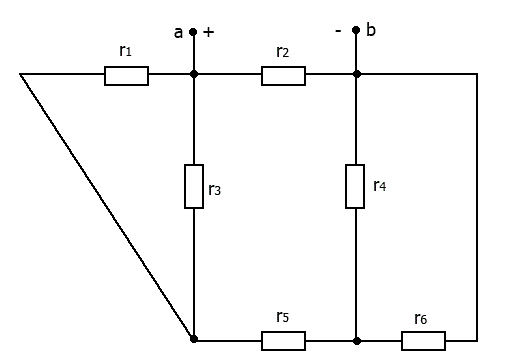

1. Найти общее сопротивление схемы относительно зажимов a-b
2. Определить токи во всех ветвях.
Вариант 19
Дано: U_ab = 100 В, R₁ = 20 Ом, R₂ = 15 Ом, R₃ = 20 Ом, R₄ = 30 Ом, R₅ = 15 Ом, R₆ = 10 Ом


Описание:
Подробное решение в WORD
