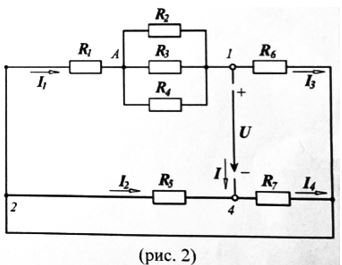

1141656 К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Вариант 173 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, Iвх = 2 А Решение каждой задачи должно быть проверено с помощью программы схемотехнического моделирования (следует приложить описание электрической схемы и листинг/график с результатами машинного расчета)

Артикул: 1141656

Раздел:Технические дисциплины (87735 шт.) >
  Теоретические основы электротехники (ТОЭ) (9364 шт.) >
  Цепи постоянного тока (1977 шт.) >
  Смешанное соединение сопротивлений (533 шт.)

Название:К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4
Вариант 173
R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом,
Iвх = 2 А
Решение каждой задачи должно быть проверено с помощью программы схемотехнического моделирования (следует приложить описание электрической схемы и листинг/график с результатами машинного расчета)

Описание:
Подробное решение в WORD+ два исходника моделирования MicroCap и LTspice

Поисковые тэги: MicroCap, Spice (LTSpice)

Изображение предварительного просмотра:

К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 <br /><b>Вариант 173</b> <br />R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, <br />Iвх = 2 А<br />Решение каждой задачи должно быть проверено с помощью программы схемотехнического моделирования (следует приложить описание электрической схемы и листинг/график с результатами машинного расчета)
