Название или условие:

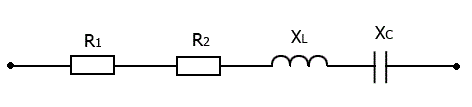

Определить полное сопротивление цепи, ток и напряжение, приложенное к ней. Вычислить угол сдвига фазы, активную и полную мощность
Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.
Дано:
R1 = 8 Ом R2 = 4 Ом XL = 4 Ом XC = 20 Ом
Q = -400 ВАр
Найти: Z, I, U, φ, P, S

Описание:
Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма
