Название:1) Начертить измененную схему согласно вашему варианту, выполняя действия с резистором (см. таблицу вариантов)
2) Обозначить токи в цепи, индекс тока должен соответствовать номеру резистора, по которому он проходит, дать характеристику схемы
3) Поэтапно упрощая схему, определить полное сопротивление цепи, при этом перечерчивать каждый раз упрощенную схему
4) Используя заданную величину, вычислить ток, напряжение и мощность на каждом участке и их общие значения, если они не даны ранее.
5) Проверить правильность расчетов по закону Ома и 1, 2му закону Кирхгофа, сделать вывод о проделанной работе.
Вариант 2
Дано: № схемы 2
Заданная величина I2 = 3 A
Действие с резистором R1 - замыкается накоротко.

Описание:
Подробное решение в WORD - 8 страниц (со всеми промежуточными схемами)

Поисковые тэги: Законы Кирхгофа

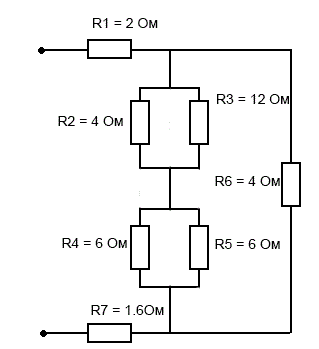

Изображение предварительного просмотра:

1)	Начертить измененную схему согласно вашему варианту, выполняя действия с резистором (см. таблицу вариантов) <br />2)	Обозначить токи в цепи, индекс тока должен соответствовать номеру резистора, по которому он проходит, дать характеристику схемы <br />3)	Поэтапно упрощая схему, определить полное сопротивление цепи, при этом перечерчивать каждый раз упрощенную схему <br />4)	Используя заданную величину, вычислить ток, напряжение и мощность на каждом участке и их общие значения, если они не даны ранее. <br />5)	Проверить правильность расчетов по закону Ома и 1, 2му закону Кирхгофа, сделать вывод о проделанной работе.<br /><b> Вариант 2</b> <br />Дано:  № схемы 2   <br />Заданная величина I2 = 3 A <br />Действие с резистором R1 - замыкается накоротко.
