На участке цепи с конденсатором ёмкостью С = 100 мкФ подается напряжение u(t) = 50sin(100t), В. Определить ток, протекающий по конденсатору.
 | Индивидуальное задание 3.1 Расчёт электрической цепи с последовательным соединением активного сопротивления R , катушки индуктивности с параметрами Rк и Lк и ёмкости конденсатора C при синусоидальном входном напряжении u = Umsin314 t . Дано: Схема электрической цепи рис. 20. Параметры цепи и действующее значение входного напряжения определить по таблице вариантов 1 в соответствии с присвоенным шифром. Определить 1. Действующее значение тока I и напряжений на резисторе UR , катушки индуктивности UК и емкости UC . 2. Мгновенные значения тока i и напряжений на резисторе uR , катушки индуктивности UК и емкости uC . 3. Активную P , реактивную Q и полную мощность S цепи. 4. По результатам расчёта построить векторную диаграмму тока и напряжений. 5. Значение ёмкости Cр при которой в цепи наступает резонанс напряжений. 6. Определить при резонансе действующие значения тока и напряжений. 7. Построить векторную диаграмму тока и напряжений при резонансе. Таблица вариантов 1 Первая цифра шифра: 4 U = 110 В Вторая цифра шифра: 4 RК = 14 Ом LК = 0.315 Гн Третья цифра шифра: 4 R = 50 Ом C = 80 мкФ
 |

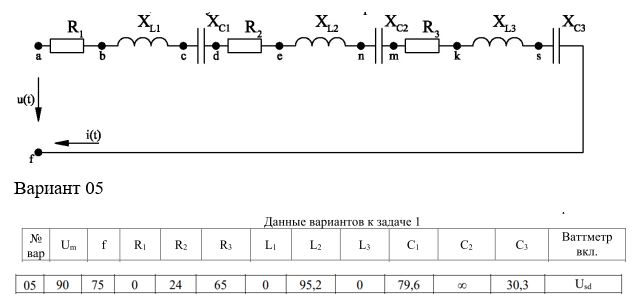

Определить ток, напряжение, и мощности цепи Вариант 23
 | 2. Подготовка к занятию 2.1. Изучить тему «Последовательное соединение элементов в цепи синусоидального тока» [1. § 2.9; 2.12]. 2.2. Решить задачу. К источнику электрической энергии с напряжением U=10(N+M),B (N – ваш порядковый номер по журналу, M – номер группы), частотой f=50 Гц подключены последовательно элементы с параметрами R=10N,Ом,L=(0.3N),Гн,C=(30/(N-1)),мкФ. Рассчитать индуктивное X_L, емкостное X_C и полное Z сопротивления цепи, ток I, cosφ, мощности P,Q,S. Построить в масштабе векторную диаграмму тока и напряжений. Вариант M=20, N=4 |
Построить векторную диаграмму для цепи
 | Определить падение напряжения на емкости при резонансе, если u=100sinωt В, C = 50 мкФ, L = 20 мГн, r = 20 Ом. Построить ВТД (векторно-топографическую диаграмму).
 |
Задача 2 В цепи (рис. 6.18) протекает ток i=7.07sin314t. Сопротивление резистора R=12 Ом, индуктивное сопротивление XL = 3.5 Ом. Определить действующее значение тока I, падение напряжения на резисторе и индуктивном сопротивлении UR, UL, приложенного к цепи напряжения U, активную P, реактивную Q и полную S мощности. Построить векторную диаграмму. Записать выражения для мгновенных значений uR и uL.
 | U1 = 40ej60° B XL1 = XL2 = 4 Ом XC = 8 Ом R2 = R3 = 3 Ом. Определить U, I, U2, U3 -? Построить векторную диаграмму.
 |
Задача 2 К цепи переменного тока (рис. 6.35) приложено напряжение с частотой f = 100 Гц. Индуктивное сопротивление равно емкостном и равно XL = XC = 8 Ом. Активное сопротивление R = 5 Ом. Действующее значение напряжения, приложенного к цепи, U = 260 В. Определить ток I при частотах 50, 100, 200 Гц. По трем точкам построить приближенную кривую зависимости I от f (резонансную кривую).
 | Чему равно показание вольтметра V, включенного в цепь синусоидального тока, если вольтметры V1 и V2 показывают соответственно 48 и 64 В. Построить ВТД
 |
