Название или условие:

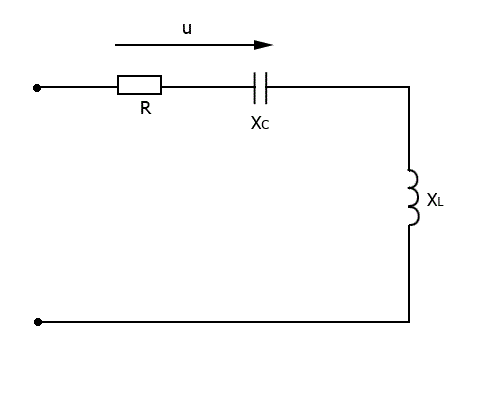

Дано: u = 73sin(ωt + 28°), R = 77 Ом, X_L = 98 Ом, X_C = 43 Ом. Определить ток цепи, напряжения на ее элементах. Нарисовать векторную диаграмму
