Экзаменационная задача №13

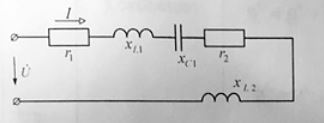

Сопротивления участков неразветвленной электрической цепи равны: r1 = 10 Ом, r2 = 6 Ом, XL1 = XL2 = XC1 = 12 Ом. Действующее значение синусоидального напряжения на зажимах цепи U = 220 В.
Определите комплексные значения тока I и мощности S; составьте баланс активных P, реактивных Q и полных S мощностей источника и приемников энергии; найдите комплексные напряжения на всех элементах цепи.
Постройте векторную диаграмму цепи.

Описание:
Подробное решение в WORD

Поисковые тэги: Баланс мощностей, Векторная (топографическая) диаграмма
