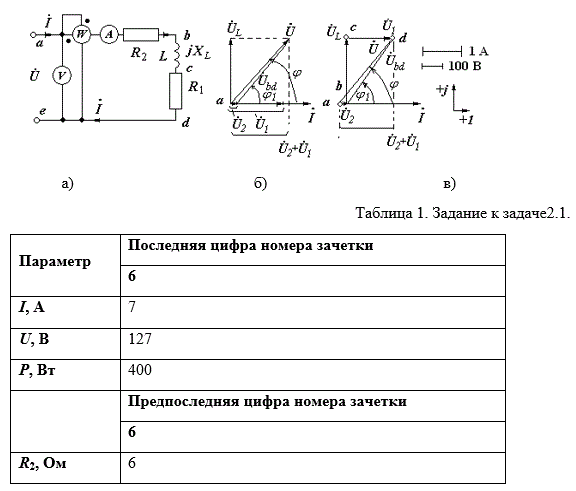

Название:Задача 2.1 Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 1.
Необходимо определить (рассчитать):
- параметры резистора R1 и индуктивности L1 катушки;
- величины напряжений на резисторах и на участке bd;
- углы сдвига фаз между напряжением и током на входе цепи и на участке bd;
- параметры схемы для построения векторной диаграммы.
Вариант 66

Описание:
Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма

Изображение предварительного просмотра:

<b>Задача 2.1</b>  Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 1.   <br /> Необходимо определить (рассчитать): <br />- параметры резистора R1 и индуктивности L1 катушки;<br /> - величины напряжений на резисторах и на участке bd; <br />- углы сдвига фаз между напряжением и током на входе цепи и на участке bd; <br />- параметры схемы для построения векторной диаграммы.<br /> <b>Вариант 66</b>
