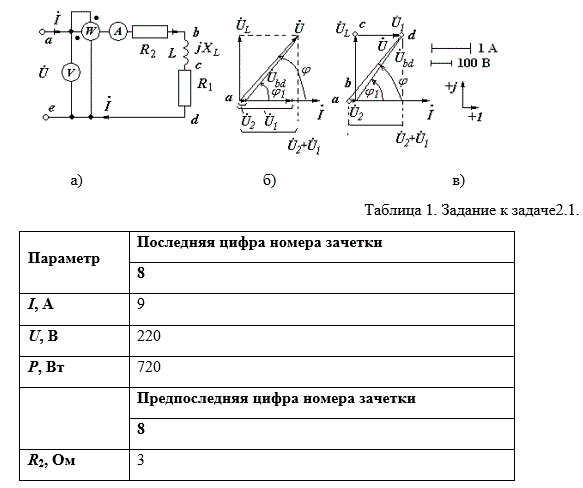

Задача 2.1 Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 1.
Необходимо определить (рассчитать):
- параметры резистора R1 и индуктивности L1 катушки;
- величины напряжений на резисторах и на участке bd;
- углы сдвига фаз между напряжением и током на входе цепи и на участке bd;
- параметры схемы для построения векторной диаграммы.
Вариант 88

Описание:
Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма
