Название:Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), включенные последовательно. Схема цепи приведена на соответствующем рисунке. Номер рисунка и значения сопротивлений всех элементов, а также один дополнительный параметр заданы в табл. 2.
Начертить схему цепи и определить следующие величины, относящиеся к данной цепи, если они не заданы в таблице 2:
1. полное сопротивление Z;
2. напряжение U, приложенное к цепи;
3. ток I;
4. угол сдвига фаз φ (по величине и знаку);
5. активную Р, реактивную Q и полную мощность S цепи.
Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. С помощью логических рассуждений пояснить характер изменения (увеличится, уменьшится, останется без изменения) тока, активной, реактивной мощности в цепи при увеличении частоты тока в два раза. Напряжение, приложенное к цепи, считать неизменным.
Вариант 17

Описание:
Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма

Изображение предварительного просмотра:

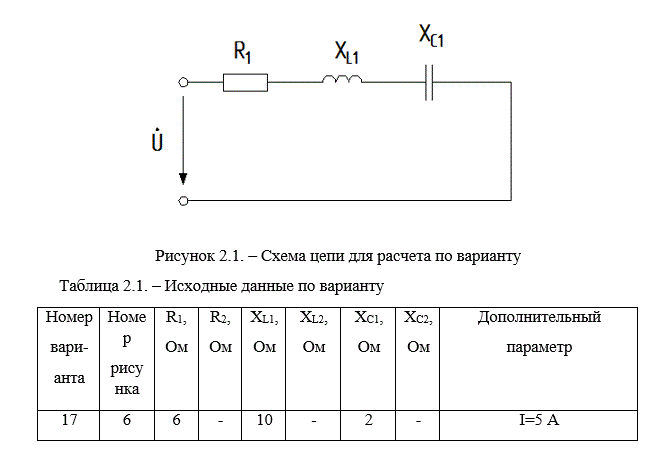

Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), включенные последовательно. Схема цепи приведена на соответствующем рисунке. Номер рисунка и значения сопротивлений всех элементов, а также один дополнительный параметр заданы в табл. 2. <br />Начертить схему цепи и определить следующие величины, относящиеся к данной цепи, если они не заданы в таблице 2: <br />1. полное сопротивление Z; <br />2. напряжение U, приложенное к цепи; <br />3. ток I; <br />4. угол сдвига фаз φ (по величине и знаку); <br />5. активную Р, реактивную Q и полную мощность S цепи. <br />Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. С помощью логических рассуждений пояснить характер изменения (увеличится, уменьшится, останется без изменения) тока, активной, реактивной мощности в цепи при увеличении частоты тока в два раза. Напряжение, приложенное к цепи, считать неизменным. <br /><b>Вариант 17</b>
