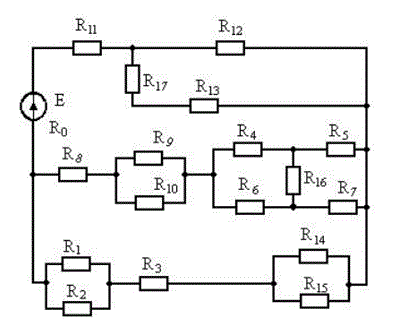

Название:Для электрической цепи, изображенной на рис. 1, по заданным в таблице 1 сопротивлениям и ЭДС, определить эквивалентное (входное) сопротивление цепи относительно зажимов источника питания, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей.
Вариант 17
Дано:
E = 160 В
R0 = 0.16 Ом
R1 = 2 Ом, R2 = 2 Ом, R3 = 6 Ом, R4 = 4 Ом, R5 =2, R6 = 2 Ом, R7 = ∞ Ом, R8 = 6 Ом, R9 = 1 Ом, R10 = 2 Ом, R11 = 6 Ом, R12 = 2 Ом, R13 = 3, R14 = 0 Ом, R15 = 2 Ом, R16 = 4 Ом, R17 = 1 Ом

Описание:
Подробное решение в WORD

Поисковые тэги: Баланс мощностей

Изображение предварительного просмотра:

Для электрической цепи, изображенной на рис. 1, по заданным в таблице 1 сопротивлениям и ЭДС, определить эквивалентное (входное) сопротивление цепи относительно зажимов источника питания, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей.    <br /><b>Вариант 17</b><br />Дано:   <br />E = 160 В <br />R0 = 0.16 Ом <br />R1 = 2 Ом, R2 = 2 Ом, R3 = 6 Ом, R4 = 4 Ом, R5 =2, R6 = 2 Ом, R7 = ∞ Ом, R8 = 6 Ом, R9 = 1 Ом, R10 = 2 Ом, R11 = 6 Ом, R12 = 2 Ом, R13 = 3, R14 = 0 Ом, R15 = 2 Ом, R16 = 4 Ом, R17 = 1 Ом
