Артикул: 1133233

Раздел:Технические дисциплины (81917 шт.) >
  Теоретические основы электротехники (ТОЭ) (8457 шт.) >
  Цепи постоянного тока (1784 шт.) >
  Смешанное соединение сопротивлений (454 шт.)

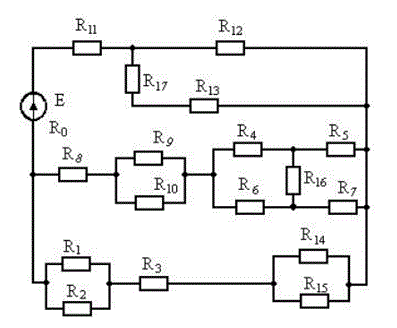

Название:Для электрической цепи, изображенной на рис. 1, по заданным в таблице 1 сопротивлениям и ЭДС, определить эквивалентное (входное) сопротивление цепи относительно зажимов источника питания, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей.
Вариант 15
Дано:
E = 200 В
R0 = 0.2 Ом
R1 = 8 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 2 Ом, R5 = ∞, R6 = 3 Ом, R7 = 2 Ом, R8 = 6 Ом, R9 = 8 Ом, R10 = 2 Ом, R11 = 4, R12 = 4 Ом, R13 = 0, R14 = 8 Ом, R15 = 2 Ом, R16 = 4 Ом, R17 = 2 Ом

Описание:
Подробное решение в WORD

Поисковые тэги: Баланс мощностей

Изображение предварительного просмотра:

Для электрической цепи, изображенной на рис. 1, по заданным в таблице 1 сопротивлениям и ЭДС, определить эквивалентное (входное) сопротивление цепи относительно зажимов источника питания, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей.    <br /><b>Вариант 15</b><br />Дано:   <br />E = 200 В <br />R0 = 0.2 Ом <br />R1 = 8 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 2 Ом, R5 = ∞, R6 = 3 Ом, R7 = 2 Ом, R8 = 6 Ом, R9 = 8 Ом, R10 = 2 Ом, R11 = 4, R12 = 4 Ом, R13 = 0, R14 = 8 Ом, R15 = 2 Ом, R16 = 4 Ом, R17 = 2 Ом
