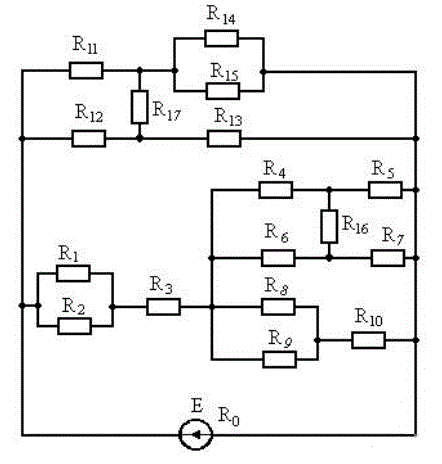

Для электрической цепи, изображенной на рис. 1, по заданным в таблице 1 сопротивлениям и ЭДС, определить эквивалентное (входное) сопротивление цепи относительно зажимов источника питания, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей.
Вариант 04
Дано:
E = 100 В
R0 = 0.2 Ом
R1 = 8 Ом, R2 = 6 Ом, R3 = 3 Ом, R4 = 2 Ом, R5 = 0, R6 = 2 Ом, R7 = 6 Ом, R8 = 4 Ом, R9 = 4 Ом, R10 = 0.6 Ом, R11 = 3 Ом, R12 = 2 Ом, R13 = ∞, R14 = 2 Ом, R15 = 8 Ом, R16 = 2 Ом, R17 = 4 Ом

Описание:
Подробное решение в WORD - 8 страниц
