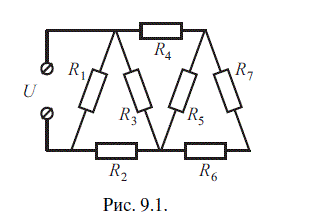

Название:В цепи, изображённой на рис. 9.1, с резистора R3 ежеминутно отводится энергия величиной 1,44 кДж. Какова суммарная мощность, выделяемая во всей цепи? Чему равно напряжение U, подаваемое к ней? Сопротивления элементов цепи равны R1 = 12 Ом, R2 = 8 Ом, R3 = 6 Ом, R4 = 6 Ом, R5 = 12 Ом, R6 = 8 Ом и R7 = 4 Ом. Сопротивлением соединительных проводов пренебречь.

Изображение предварительного просмотра:

В цепи, изображённой на рис. 9.1, с резистора R<sub>3</sub> ежеминутно отводится энергия величиной 1,44 кДж. Какова суммарная мощность, выделяемая во всей цепи? Чему равно напряжение U, подаваемое к ней? Сопротивления элементов цепи равны R<sub>1</sub> = 12 Ом, R<sub>2</sub> = 8 Ом, R<sub>3</sub> = 6 Ом, R<sub>4</sub> = 6 Ом, R<sub>5</sub> = 12 Ом, R<sub>6</sub> = 8 Ом и R<sub>7</sub> = 4 Ом. Сопротивлением соединительных проводов пренебречь.

Процесс покупки очень прост и состоит всего из пары действий:
1. После нажатия кнопки «Купить» вы перейдете на сайт платежной системы, где можете выбрать наиболее удобный для вас способ оплаты (банковские карты, электронные деньги, с баланса мобильного телефона, через банкоматы, терминалы, в салонах сотовой связи и множество других способов)
2. После успешной оплаты нажмите ссылку «Вернуться в магазин» и вы снова окажетесь на странице описания задачи, где вместо зеленой кнопки «Купить» будет синяя кнопка «Скачать»
3. Если вы оплатили, но по каким-то причинам не смогли скачать заказ (например, случайно закрылось окно), то просто сообщите нам на почту или в чате артикул задачи, способ и время оплаты и мы отправим вам файл.

Похожие задания:

Три сопротивления, каждые по 30 Ом, соединены параллельно. Их общее сопротивление равно
Выберите один ответ:
- 30 Ом
- 60 Ом
- 10 Ом
- 15 Ом
- 90 Ом
Задача 1
Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема электрической цепи приведена на соответствующем рисунке. Номер рисунка, заданные значения напряжений или токов приведены в табл. 1. Везде индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение.
Определить эквивалентное сопротивление цепи (Rэкв), токи (I) в каждом резисторе и напряжение (U) на каждом резисторе. Определить мощность (P), потребляемую всей цепью.
Вариант 2
Дано: Рисунок 1
I3 = 2.4 A

Дано: Uсети = 200 В, R = 10 Ом; до замыкания ключа Uv = 80 В, I1 = 40 А, I2 = 16 А, I3 = 4 А. Определить показания приборов после замыкания ключа.
Определить входное сопротивление
Определить токи и напряжения всех сопротивлений цепи
В соответствии с заданным номером варианта заданы величины напряжения на входных зажимах электрической схемы и все сопротивления. Определить:
1) токи во всех ветвях схемы
2) показания вольтметров.
Вариант 10
U = 70 В
R1 = 20 Ом, R2 = 60 Ом, R3 = 80 Ом, R4 = 20 Ом, R5 = 80 Ом, R6 = 80 Ом, R7 = 20 Ом, R8 = 15 Ом, R9 = 5 Ом

На схеме показано соединение 2х резисторов. Определите сопротивление 2го резистора, если I1 = 2 А, R1 = 2 Ом, I2 = 1 А
1. 4 Ом
2. 3 Ом
3. 1 Ом

Найти потребляемый из сети ток I.
Дано: R1 = R2 = 40 Ом, R3 = R4 = 60 Ом, I4 = 2 А.

Определить входное сопротивление
(5 баллов) Определить ток I3 в цепи, если известно: R = 1,5 Ом; Uaf = 36 В.
