Название или условие:
Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1.
Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5.
Определить:
1) эквивалентное сопротивление цепи относительно вводов АВ;
2) ток в каждом резисторе;
3) напряжение на каждом резисторе;
4) расход электрической энергии цепью за 10 ч.
Вариант 16
Дано:
I6 = 2 A
R5 замыкается накоротко, рассмотреть изменение I3

Описание:
Подробное решение в WORD

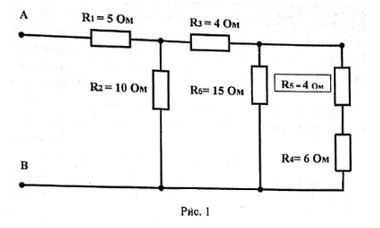

Изображение предварительного просмотра:

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1. <br />Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. <br />Определить: <br />1) эквивалентное сопротивление цепи относительно вводов АВ; <br />2) ток в каждом резисторе; <br />3) напряжение на каждом резисторе; <br />4) расход электрической энергии цепью за 10 ч. <br /><b>Вариант 16 </b> <br />Дано: <br />I6 = 2 A <br />R5 замыкается накоротко, рассмотреть изменение I3
