Название или условие:
Определить мгновенное значение тока в цепи i(t), если u = 4,23sin(ωt – 90°) В и R1 = 10 Ом, R2 = 6 Ом, XL1 = 6 Ом, XС1 = 14 Ом, XС2 = 4 Ом

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

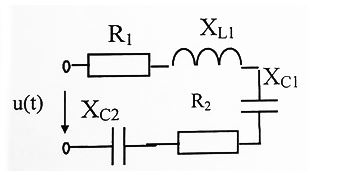

Определить мгновенное значение тока в цепи i(t), если u = 4,23sin(ωt – 90°) В и R<sub>1</sub> = 10 Ом, R<sub>2</sub> = 6 Ом, X<sub>L1</sub> = 6 Ом, X<sub>С1</sub> = 14 Ом, X<sub>С2</sub> = 4 Ом
