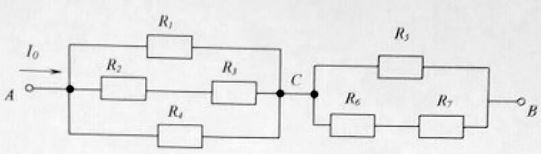

Название:Цепь постоянного тока состоит из нескольких сопротивлений, включенных смешанно. В таблице, кроме всех сопротивлений, заданы в зависимости от варианта, либо приложенное напряжение UAB, либо ток I0
Определить:
1) Эквивалентное сопротивление цепи относительно зажимов АВ
2) Ток, проходящий через каждое сопротивление
3) Напряжение на каждом сопротивлении.
Вариант 3
Дано: R1 = ∞, R2 = 4 Ом, R3 = 16 Ом, R4 = 5 Ом, R5 = 4 Ом, R6 = 3 Ом, R7 = 1 Ом
I0 = 6 A

Описание:
Подробное решение в WORD

Изображение предварительного просмотра:

Цепь постоянного тока состоит из нескольких сопротивлений, включенных смешанно. В таблице, кроме всех сопротивлений, заданы в зависимости от варианта, либо приложенное напряжение U<sub>AB</sub>, либо ток I<sub>0</sub> <br />Определить: <br />1)	Эквивалентное сопротивление цепи относительно зажимов АВ <br />2)	Ток, проходящий через каждое сопротивление <br />3)	Напряжение на каждом сопротивлении. <br />Вариант 3 <br />Дано: R1 = ∞, R2 = 4 Ом, R3 = 16 Ом, R4 = 5 Ом, R5 = 4 Ом, R6 = 3 Ом, R7 = 1 Ом <br />I<sub>0</sub> = 6 A
