Название или условие:

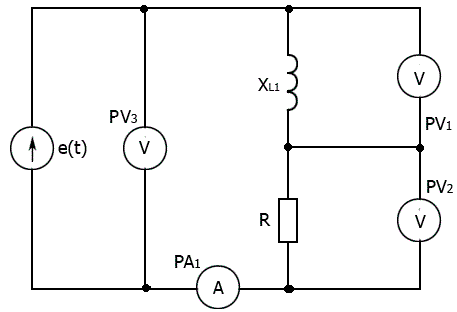

Дано: e(t) = √18 sin⁡(ωt-π/2), R = 6 Ом, X_L1 = 6 Ом. Определить показания приборов. Записать выражения для i(t), u₁(t). Построить векторную диаграмму.

Описание:
Подробное решение в WORD

Поисковые тэги: Векторная (топографическая) диаграмма

Изображение предварительного просмотра:
