Название или условие:

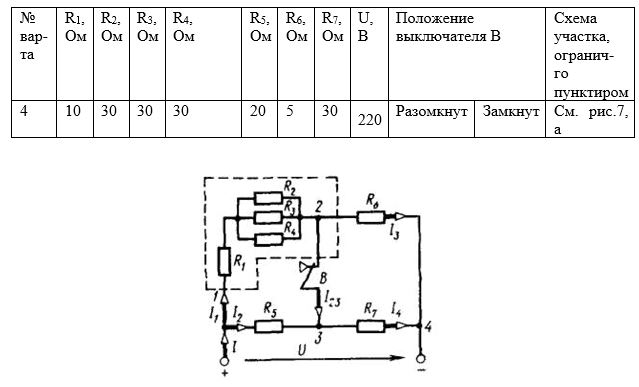

Для электрической цепи постоянного тока (рис. 7, а) определить общий ток I, токи I₁, I₂, I₃, I₄ в ветвях резисторов и ток I₂₃, в перемычке 2—3 цепи при разомкнутом и замкнутом выключателе В, а также напряжение U₂₃ между узлами 2 и 3 при разомкнутом выключателе.
Вариант 4

Изображение предварительного просмотра:
