Артикул: 1066266

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Дипломный проект на тему: "Клещевой кран цеха Блюминг № 1 г/п 10 т"

Описание:
Содержание:
Введение
1 Общая часть
1.1 Краткая характеристика комбината «Криворожсталь»
1.2 Характеристика цеха Блюминг №1
2 Литературно – патентный обзор
3 Специальная часть
3.1 Назначение и область применения
3.2 Техническая характеристика
3.3. Описание конструкции и принцип работы клещевого крана
3.4 Анализ недостатков
3.5 Предложение по модернизации
3.6 Описание конструкции
3.7 Расчеты по модернизации
3.7.1 Определение исходных данных
3.7.2 Расчет параметров гидроцилиндра
3.7.3 Расчёт и выбор параметров гидромотора
3.7.4 Выбор стандартных элементов гидравлической системы
3.8 Выводы по специальной части
4 Монтаж, эксплуатация и ремонт
4.1 Разработка фундамента
4.2 Геодезическое обоснование монтажа
4.3 Технологическая карта монтажа
4.4 Эксплуатация
4.4.1 Условия работы механизмов клещевого крана
4.4.2 Износ ответственных деталей
4.4.3 Предложения по совершенствованию мероприятий по техническому обслуживанию машины в целях поддержания исправного состояния машины
4.5 Ремонт
4.5.1 Организация ремонта
4.5.2. Разработка перспективного графика планово–предупредительных ремонтов и обслуживания
4.5.3 Методы восстановления наиболее часто изнашивающихся деталей
5 Электрическая часть
5.1 Выбор и описание электрической схемы управления
5.2 Выбор электродвигателя
5.3 Выбор рода тока и напряжения
5.4 Проверка двигателя на нагрев и перегрузочную способность
6 Организационная часть
6.1 Характеристика ремонтного хозяйства комбината «Криворожсталь»
6.2 Характеристика ремонтного хозяйства цеха Блюминг №1
6.3 Система планирования ремонтов, графики проведения ремонтов механического оборудования цеха
6.4 Система оплаты труда ремонтного персонала, расчет годового фонда заработной платы ремонтных рабочих участка
7 Экономическая часть
7.1 Технико-экономические показатели цеха Блюминг №1
7.2 Суть проектных решений и факторы, определяющие их экономическую эффективность
7.3 Расчет капитальных вложений по варианту внедрения проектного решения
7.4 Расчет прибыли, связанной с увеличением объема выпуска продукции
7.5 Расчет годовых амортизационных отчислений
7.6 Определение изменение статей стоимости
7.7 Определяем период окупаемости устанавливаемого оборудования
8 Охрана труда
8.1 Планировка производственных зданий цеха
8.2 Основные вредности и опасности
8.3 Мероприятия по устранению вредностей и опасностей в цехе
8.4 Средства индивидуальной защиты
8.5 Бытовые и вспомогательные помещения
8.6 Пожарная профилактика
9 Охрана окружающей среды
10.Выводы
10.1 Недостатки в работе базового образца клещевого крана
10.2 Предложение по модернизации и ожидаемые результаты от его внедрения
10.3 Ожидаемые результаты от внедрения проекта
10.4 Ожидаемый экономический эффект при внедрении
Литература

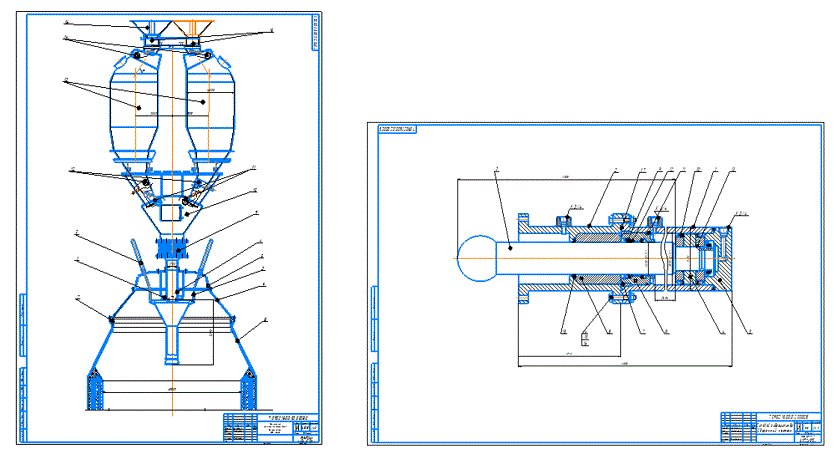

Всего: 60 страниц + 42 файла Компас (букса, гидроцилиндр, гильза, кронштейн опорный (сборочный чертеж), крюк-кронштейн, крышки, механизмы управления клещами, бесконусное загрузочное устройство доменной печи (вид общий), кольцо опорное, основание, приемник шихты (сборочный чертеж), проушина, силовой гидроцилиндр (сборочный чертеж), станция насосная, стержень (сборочный чертеж), привод бзу (схема гидравлическая), узел распределения шихты (сборочный чертеж), фланец, шток, геодезическое обоснование, план фундамента, монтажный чертёж со спецификацией, схема строповки, спецификации, ведомости) + 42 файла Autocad

Изображение предварительного просмотра:

Дипломный проект на тему: "Клещевой кран цеха Блюминг № 1 г/п 10 т"
