Артикул: 1065549

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Курсовой проект на тему: "Разработка технологического процесса восстановления задней полуоси погрузчика ТО-49"

Описание:
Содержание:
Введение
1.Анализ условий работы и дефектов полуоси
2.Анализ литературных и патентных источников
3.Проектирование технологического процесса восстановления полуоси
4. Выбор способа восстановления полуоси
5.Выбор оборудования для восстановления полуоси
6. Расчёт режимов обработки и норм времени
7. Конструкторская разработка приспособления для фрезерования
Заключение
Список использованных источников
Приложение
Операционные карты
Маршрутные карты

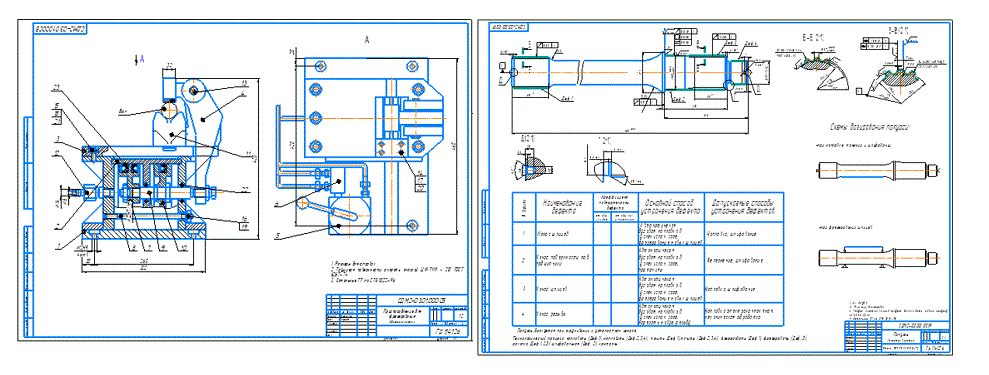

Всего: 47 страниц + 3 файла Компас (приспособление для фрезерования (сборочный чертеж), полуось (ремонтный чертеж), маршрутный технологический процесс восстановления полуоси) + 3 файла Autocad

Изображение предварительного просмотра:

Курсовой проект на тему: "Разработка технологического процесса восстановления задней полуоси погрузчика ТО-49"
