Название:Курсовой проект на тему: "Расчет и проектирование металлоконструкции моста двухбалочного мостового крана"

Описание:
Содержание:
1 Введение
2 Выбор материала металлоконструкции
3 Определение действующих нагрузок
3.1 Определение нагрузок от собственного веса пролетной (главной) балки
3.2 Определение веса механизма передвижения крана
3.3 Определение веса кабины крановщика
3.4 Определение собственного веса грузовой тележки
3.5 Определение подвижной нагрузки от давлении колес грузовой тележки с грузом
3.6 Определение расчетных подвижных нагрузок
4 Силовой расчет
4.1 Определение изгибающих моментов
4.2 Построение огибающей эпюры максимального изгибающего момента
4.3 Построение линий влияния перерезывающих сил
4.4 Построение огибающей эпюры максимальной перерезывающей силы
5 Определение геометрических параметров главной пролетной балки
5.1 Определение оптимальной высоты пролетной балки
5.2 Определение основных размеров элементов главной балки
5.2.1 Определение высоты пролетной балки
5.2.2 Определение расстояния между стенками
5.2.3 Определение величины свеса полок
5.2.4 Определение ширины полок
5.2.5 Определение толщины верхней и нижней полок
5.2.6 Определение высоты стенки
5.2.7 Определение высоты опорной части
5.2.8 Определяем длину скоса концевых участков пролетной балки
6 Расчет моста крана на горизонтальные инерционные нагрузки
7 Расчет на кручение
8 Определение напряжений в расчетных сечениях
8.1 Напряжения в опасном сечении 1-1
8.2 Напряжения в опасном сечении 2-2
9 Расчет балки на жесткость
10 Местная устойчивость стенок крановой балки
11 Расчет сварных швов
11.1 Определение скалывающих напряжений в поясных швах
11.2 Полудиафрагмы в балках коробчатых сечений
12 Расчет концевой балки мостового крана
Список используемых источников

Всего: 50 страниц + 4 файла Компас (мост крана, спецификация, концевая балка) + 4 файла Autocad

Изображение предварительного просмотра:

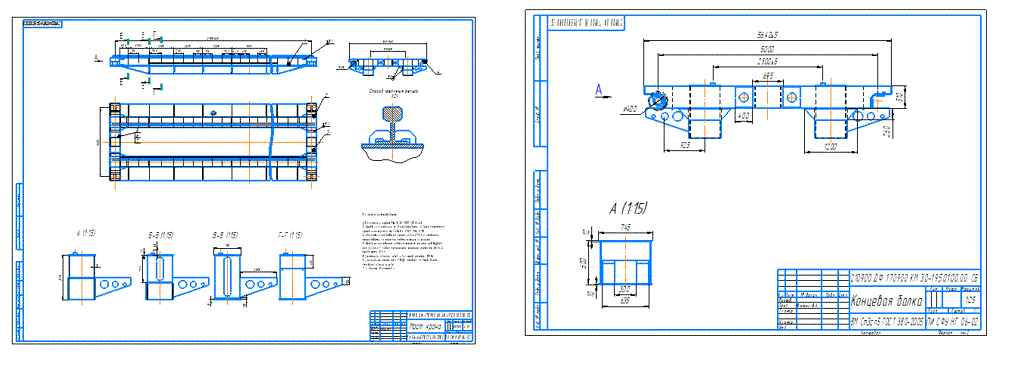

Курсовой проект на тему: "Расчет и проектирование металлоконструкции моста двухбалочного мостового крана"
