Название:Курсовой проект на тему: "Велосипедный кран г/п 2,5 т"

Описание:
Исходные данные:
масса поднимаемого груза - Q = 3500 кг;
вылет - L = 4,5м;
высота подъёма груза - Н = 4 м;
скорость передвижения тележки υт = 0,15 м/с;
скорость подъёма груза υг = 0,12 м/с;
скорость передвижения крана υк = 0,6 м/с.
род тока – переменный;
группа классификации крана - 3К ;
токоподвод – кабельный.

Содержание:
Введение
Назначение, область применения и техническая характеристика крана
Исходные данные
1 Расчет механизма подъема груза
1.1 Выбор полиспастной системы
1.2 Расчет и выбор типа каната
1.3 Выбор крюковой подвески
1.4 Определение основных размеров и числа оборотов барабана
1.5 Выбор и расчет двигателя
1.6 Выбор и расчет редуктора и открытой зубчатой передачи
1.7 Выбор муфты
1.8 Расчет параметров неустановившегося движения
1.9 Выбор тормоза
1.10 Компоновка механизма подъема груза
2 Расчет механизма передвижения крана
2.1.1 Определение сопротивлений передвижению крана
2.1.2 Выбор рельса
2.2 Выбор электродвигателя и редуктора
2.3 Выбор муфты, соединяющей двигатель с редуктором
2.4 Расчет параметров неустановившегося движения
2.5 Определение тормозных моментов и выбор тормоза
2.6 Компоновка механизма передвижения крана
3 Расчет механизма изменения вылета
3.1 Определение усилия тягового каната и выбор каната.
3.2 Выбор основных размеров барабана
3.3 Выбор редуктора и двигателя
3.4 Выбор муфты
3.5 Выбор тормоза
3.6 Компоновка механизма изменения вылета
4 Расчет металлоконструкции
4.1 Расчёт стойки крана
4.1.1 Изгибающий момент в стойке крана
4.1.2 Момент сопротивления сечения консоли
4.1.3 Определяем напряжение изгиба
4.2 Определение геометрических параметров консоли
5 Расчет крюковой подвески
5.1 Расчет траверсы
Список используемых источников

Всего: 55 страниц + 6 файлов Компас (общий вид крана, механизм подъема, механизм изменения вылета, установка барабана, спецификации) + 6 файлов Autocad

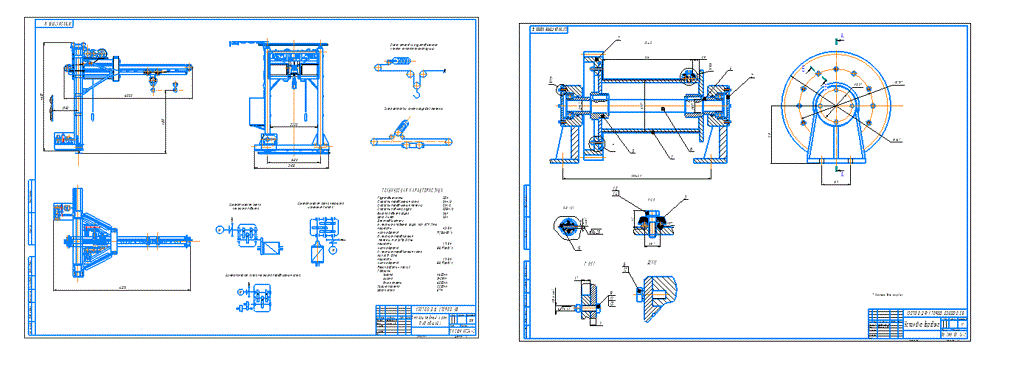

Изображение предварительного просмотра:
