Артикул: 1065027

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Дипломный проект на тему: "Кран башенный на гусеничном ходу г/п 2 тонны"

Описание:
Содержание:
Введение.
1. Схема комплексной механизации.
1.1. Схема механизации работ при малоэтажном строительстве.
2. Конструкторская часть.
2.1. Расчет металлоконструкции стрелы.
2.1.1.Расчет массы металлоконструкции стрелы.
2.1.2. Расчет сварных швов.
2.1.3. Расчет шарнирных соединений.
2.1.4. Определение прогиба стрелы .
2.2. Расчет жесткой оттяжки.
2.3. Подбор размеров поворотной платформы.
2.3.1. Расчет металлоконструкции поворотнойплатформы .
2.3.2. Подвеска противовеса.
2.4. Опорно– поворотное устройство и механизма поворота.
2.4.1. Расчет механизма поворота.
2.4.2. Определение расчетных нагрузок, деталей механизма поворота.
2.4.3. Расчет валов.
2.4.4. Выбор тормоза.
2.5. Ходовая часть.
2.5.1. Ходовой механизм с приводами.
2.5.2. Тяговый расчет механизма передвижения крана.
2.6. Проверка устойчивости крана.
2.7. Собственная устойчивость.
2.8. Конструкция кабины.
2.9. Устройства для обеспечения безопасности.
3. Технологический процесс изготовления траверсы.
3.1 Технологический процесс изготовления траверсы.
3.2. Выбор типа производства.
3.3. Выбор метода получения заготовки и его обоснование. Расчет режимов резания, выбор оборудования и режущего инструмента.
3.4. Конструкция станочного приспособления.
4. Электротехническая часть.
4.1. Устройство для подвода тока.
4.2. Электропривод механизма передвижения.
4.2.1. Схема магнитного контроллера.
4.2.2. Последовательность переключений по положениям командоконтроллера.
Что представляют собой электродвигатели серии 4А?
Привод механизма подъёма груза.
Проверка по перегреву.
Трехфазный электродвигатель в однофазной сети.
5. Исследовательская часть.
Ведомость дефектов.
6. Организационно – экономическая часть.
6.1. Технико-экономические показатели рентабельностипроизводства крана на гусеничном ходу в условияхсерийного производства.
6.1.1. Затраты на изготовление опытного образца.
6.1.2. Затраты на заработную плату производственных рабочих.
6.1.3. Статьи затрат производственных расходов.
6.1.4. Расчет затрат на энергоносители.
6.1.5. Накладные расходы.
6.1.6. Полная себестоимость крана. Цена проектируемого крана.
6.2. Расчет эксплуатационных затрат.
6.2.1. Технологическая себестоимость.
7. Производственная и экологическая безопасность.
7.1. Производственная безопасность.
7.1.1. Анализ опасных вредных производственных факторов при комплексной механизации с конструкторской разработкой башенного крана для малоэтажного строительства.
7.1.2. Расчет устойчивости башенного крана.
7.2. Экологическая безопасность.
7.2.1. Защита окружающей среды при комплексной механизации с конструкторской разработкой башенного крана.
7.2.2. Опасные и вредные производственные факторы при эксплуатации грузоподъемных машин.
Список литературы.

Всего: 140 страниц + 26 файлов Компас + 26 файлов Autocad

Список чертежей:
Кран башенный на гусеничном ходу
Общий вид кабины крана
Платформа поворотная с рамой
Тиски пневматические
Гусеничная тележка
Механизм подъема крана "Кондор"
Стрела
Портал
Электросхема механизма подъёма
Электросхема механизма передвижения
Классификация дефектов мобильных кранов
Кодировка дефектов
Таблица дефектов
Траверса, схема операционной наладки, заготовка
Спецификации

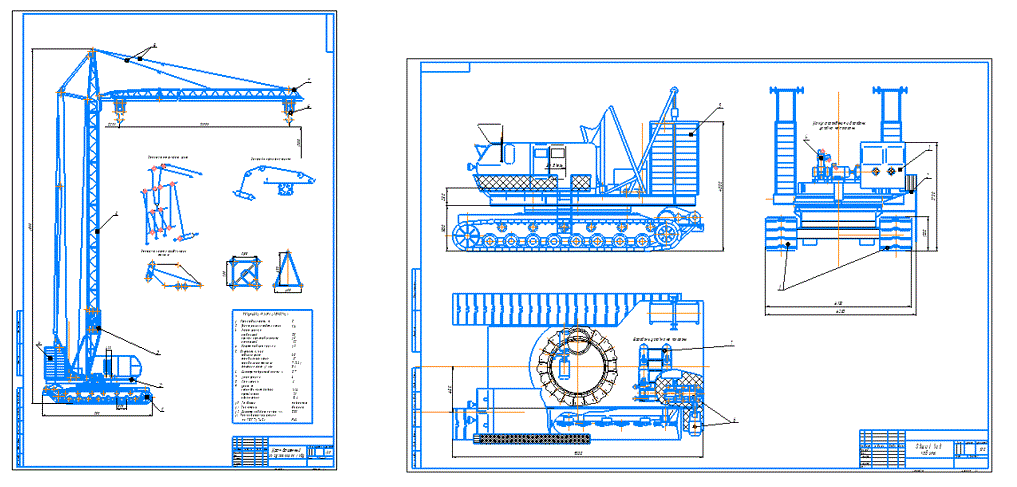

Изображение предварительного просмотра:

Дипломный проект на тему: "Кран башенный на гусеничном ходу г/п 2 тонны"
