Курсовая работа тему: «Расчет цилиндрического аппарата»

Описание:
Конструктивные исходные данные:
Конструкционный материал:
– корпуса: сталь 12Х18Н10Т ГОСТ 5632-72,
– болтов: сталь 35 ГОСТ 1050-88.
Тип конструкции:
– укрепление отверстий: торообразной вставкой;
– фланцевые соединения: плоские приварные;
– опоры: на обечайку вертикальные.
Расчетные исходные данные:
– объем аппарата V=6,3 м3;
– длина корпуса L=3,0 м;
– угол наклона конического днища 2α=90°;
– давление в аппарате Pср=1,6 МПа;
– давление в рубашке обогрева Pр=0,8 МПа;
– плотность рабочей среды ρ=1000 кг/м3;
– температура в аппарате T=120 °C.

Содержание:
Введение
1 Выбор исходных данных
2 Предварительные расчеты
2.1 Определение диаметра аппарата
2.2 Уточнение объема аппарата
3 Прочностные расчеты
3.1 Расчет аппарата, работающего под внутренним давлением
3.2 Расчет аппарата, работающего под наружным давлением
3.3 Расчет рубашки обогрева
3.4 Расчет укрепляющего элемента отверстия
4 Выбор фланца и проверка прочности
4.1 Предварительные расчеты
4.2 Выбор фланца, уточнение размеров
4.3 Расчет болтов
5 Выбор опор и строповочных устройств
5.1 Определение веса пустого и наполненного аппарата
5.2 Выбор опор
5.3 Проверка прочности корпуса в местах крепления опор
5.4 Выбор строповочных устройств
Выводы
Перечень ссылок
Приложение А

Всего: 27 страниц + 2 файла Компас (аппарат, спецификация ) + 2 файла Autocad

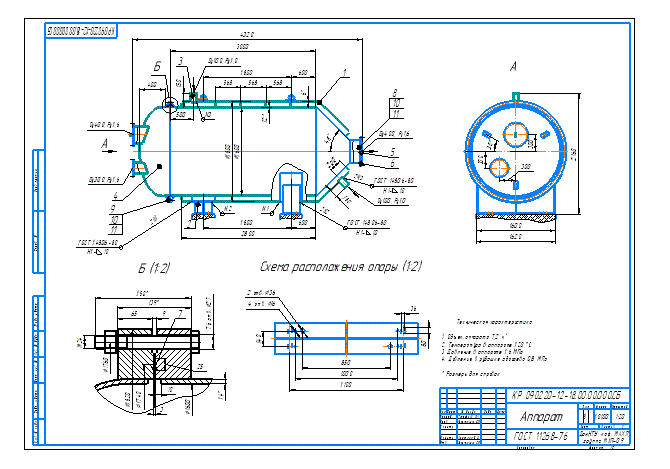

Изображение предварительного просмотра:
