Артикул: 1062534

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название:Курсовой проект на тему: "Превентор универсальный с заданным рабочим давлением 55 МПа"

Описание:
Содержание пояснительной записки
Введение
1 Анализ существующих конструкций
1.1 Анализ отечественных конструкций превенторов
1.2 Универсальные превенторы отечественного производства
1.3 Анализ зарубежных превенторов
1.4 Описание конструкции выбранного прототипа
2 Расчёт параметров превентора
2.1 Расчет корпуса превентора
2.2 Расчет крышки превентора
2.3 Расчет уплотнителя
2.4 Расчет шпилек на растяжение
2.5 Расчет фланцевого соединений
3 Монтаж и эксплуатация превенторов
3.1 Монтаж превенторной установки
3.2 Замена плашек превентора
3.3 Подготовка к работе
3.4 Работа превенторной установки
3.5 Эксплуатация превенторной установки
Список литературы

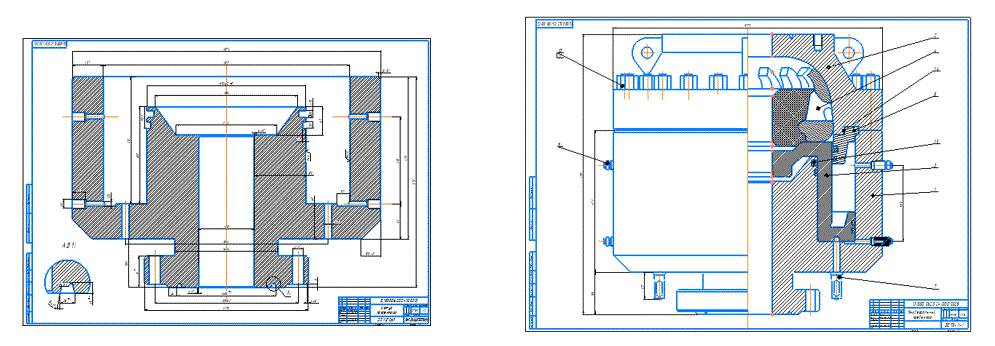

Всего: 33 страницы + 8 файлов Компас (универсальный превентор, корпус превентора, крышка превентора, плунжер, уплотнитель, схема обвязки (ПВО2), спецификации) + 8 файлов Autocad

Изображение предварительного просмотра:

Курсовой проект на тему: "Превентор универсальный с заданным рабочим давлением 55 МПа"
