Название:Курсовой проект на тему: "Разработка технологического процесса восстановления вилки включения сцепления трактора МТЗ-80/82"

Описание:
Содержание:
Введение
1. Анализ условий работы и дефектов вилки.
2. Анализ научно-технической и патентной литературы по способам восстановления вилки.
3. Выбор и обоснование способов восстановления вилки.
4. Проектирование технологического процесса восстановления вилки.
5. Выбор оборудования и инструмента.
6. Расчет режимов обработки и норм времени.
7. Конструкторская разработка индуктора.
Заключение
Список использованных источников
Маршрутные карты
Операционные карты

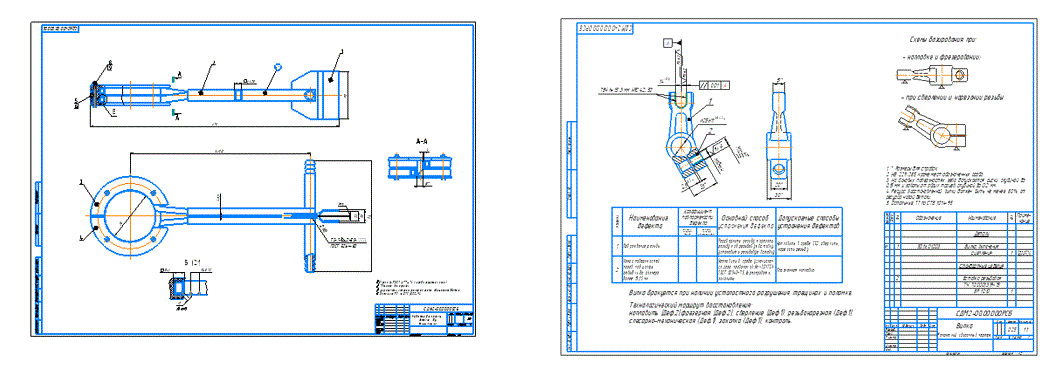

Всего: 36 страниц + 4 файла Компас (вилка ремонтный сборочный чертеж, индуктор для закалки деталей ТВЧ сборочный чертёж, маршрутный технологический процесс восстановления, спецификации) + 4 файла Autocad
