Название:Курсовой проект на тему: "Расчет припусков штампованной заготовки"

Описание:
Содержание:
Задание
Метод получения заготовки
Типоразмер заготовки
1. Технологический маршрут обработки 24Н7
2. Расчет межоперационных припусков, размеров и допусков, сведение их в таблицу
3. Расчет отклонений поковки
4. Допуск для первого и последующих технологических переходов
5. Погрешность установки
6. Расчет минимального значения припуска
7. Расчетный рахмер
8. Предельный размер наибольший
9. Расчет предельного максимального припуска
10. Расчет предельного минимального припуска
11. Общий предельный максимальный и минимальный припуски
12. Расчет номинального припуска
13. Проверка правильности расчета
14. Расчет коэффициента уменьшения припусков.
15. Назначение и корректировка коэффициентом уменьшения припусков на все поверхности детали.
Литература

Всего: 4 файла Компас (пояснительная записка, колесо зубчатое (заготовка), заготовка, колесо зубчатое промежуточное) + 4 файла Autocad



Изображение предварительного просмотра:

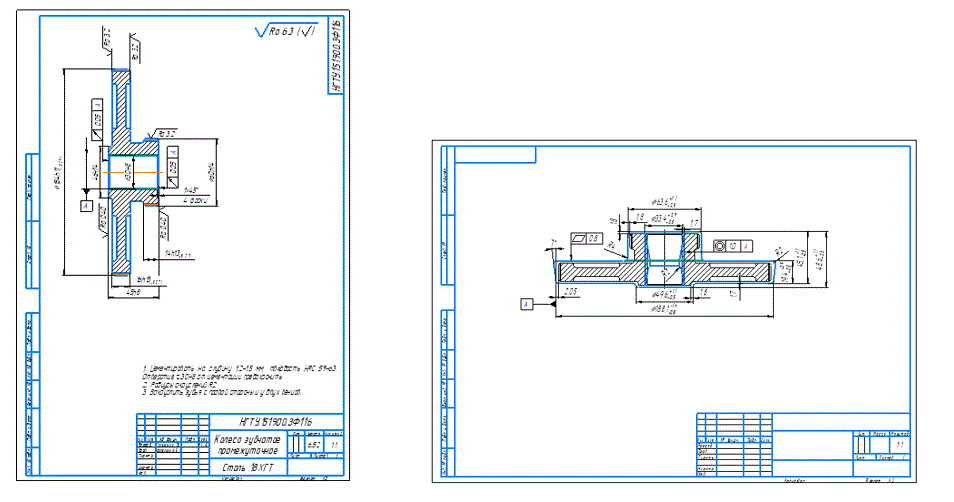

Курсовой проект на тему: "Расчет припусков штампованной заготовки"
