Курсовая работа на тему: "Проектирование протяжки"

Описание:
1 Исходные данные:
1.1. Протягиваемая заготовка: материал сталь 40ХС, твердость на операции протягивания HB 270;
Диаметр отверстия: D = 70мм , посадка Н7
Шероховатость: Rа = 0,32мкм
Длина протягивания: L = 80мм
1.2. Станок : 7А540 мощность электродвигателя 40 кВт , номинальное тяговое усилие 40 тс.
1.3. Характер производства-крупносерийный

Оглавление:
1 Исходные данные.
2. Порядок расчета
2.1. Выбор схемы резания.
2.2. Устанавливаем группу обрабатываемости:
2.3. Устанавливаем группу качества протягиваемой поверхности:
2.4. Выбираем вид смазочно-охлаждающей жидкости.
2.5. Устанавливаем скорость резания.
2.6. Определяем диаметр предварительного подготовленного отверстия (или припуск на протягивание).
2.7. Выбираем тип хвостовика и его размеры по ГОСТ 4044-70.
2.8. Выбираем материал режущей части протяжки.
2.9. Выбираем способ соединения режущей части протяжки с хвостовиком.
2.10. Определяем диаметр Di, длину шейки l, и переходного конуса.
2.11. Выбираем форму, диаметр и длину передней направляющей.
2.12. Назначаем геометрические параметры протяжки.
2.13. Выбираем параметры и стойкость чистовой части.
2.14. Определяем подачу черновых зубьев Sч.
2.15. Определяем припуск на черновые зубья Ачз.
2.16. Определяем глубину стружечной канавки .
2.17. Определяем шаг черновых зубьев t и число одновременно работающих зубьев Zp.
2.18. Определяем максимально допустимую силу резания Рmax.
2.19. Определяем число зубьев в секции Zc.
2.20. Находим фактическую силу протягивания.
2.21. Определяем число секций черновых зубьев, остаточный припуск и его распределение.
2.22. Определяем общее число зубьев протяжки.
2.23. Находим длину режущей части протяжки, шаг и профиль чистовых и калибрующих зубьев.
2.24. Определяем диаметр калибрующих зубьев Дк.
2.25. Определяем для черновых зубьев число выкружек, их ширину и радиус.
2.26. Определяем для переходных и чистовых зубьев число.
2.27. Определяем расстояние от переднего торца хвостовика протяжки до первого зуба.
2.28. Определяем диаметр и длину задней направляющей.
2.29. Устанавливаем общую длину протяжки Lпр.

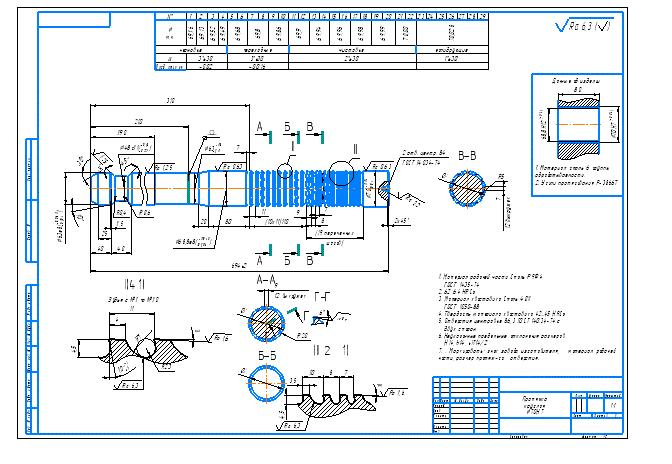

Всего: 13 страниц + 1 файл Компас (протяжка круглая ∅70Н7 ) + 1 файл Autocad
