Артикул: 1059911

Раздел:Технические дисциплины (57837 шт.) >
  Машиностроение и станкостроение (871 шт.)

Название или условие:
Курсовой проект на тему: «Расчет параметров и изучение структуры гидропривода протяжного станка»

Описание:
Содержание:
Введение
Исходные данные для проведения расчетов
1 Структура и принцип действия гидравлического привода протяжного станка 7534
2 Расчет гидродинамических параметров протяжного станка при выполнении операции подачи протяжки к цанговому зажиму силового гидроцилиндра
3 Расчет гидродинамических параметров протяжного станка при выполнении операции протягивания (рабочего хода)
4 Расчет динамических параметров протяжного станка при выполнении операции холостого хода
5 Расчет гидродинамических параметров протяжного станка при выполнении операции отвода протяжки из рабочей зоны
6 Расчет теплообменника
7 Насос аксиально-поршневой
8 Гидроцилиндр телескопический
9 Гидропневмоаккумулятор
Заключение
Список литературы

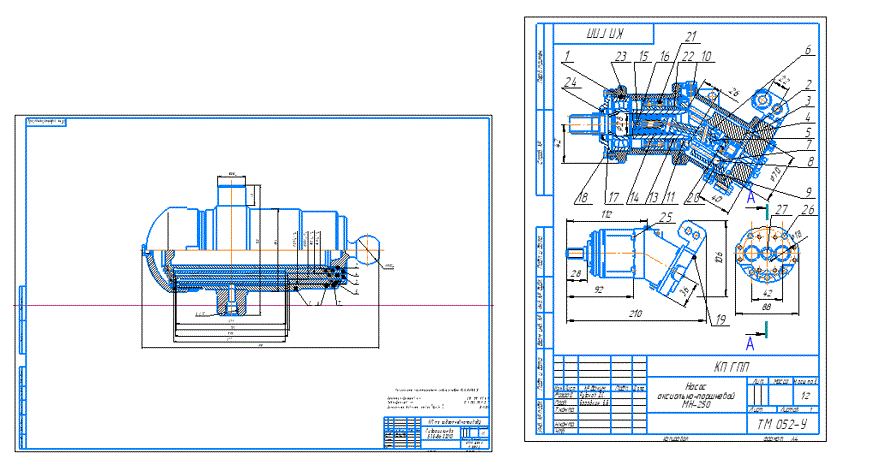

Всего: 35 страниц + 8 файлов Компас (насос аксиально-поршневой МН-250, пневмогидроаккумулятор АПГ-Т-10/32, принципиальная гидросхема протяжного станка, гидроцилиндр 53Б-8603010, спецификации) + 9 файлов Autocad

Изображение предварительного просмотра:
