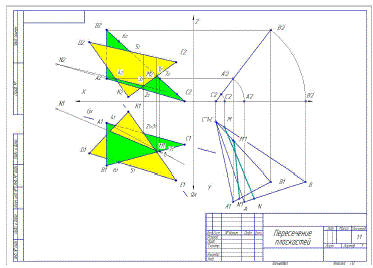

Эпюр 1 Задача 1: определить расстояние от точки от точки D до плоскости АВС. Задача 2: построить плоскость параллельную заданной и, отстоящей от нее на 45 мм. Задача 3: через прямую DЕ провести плоскость перпендикулярную треугольнику АВС, построить линию пересечения этих плоскостей, определить видимость.
 | Разделить отрезок АВ в отношении 2:5 (рис).
 |
По двум проекциям геометрических тел многогранника и тела вращения построить третью проекцию и изометрию.
 | Эпюр 2 Задача 1: построить линию пересечения конуса с плоскостью. Задача 2: определить натуральную величину сечения. Задача 3: построить прямоугольную изометрию конуса, нанести линию сечения.
 |
Построение проекций пересекающихся призм. По двум проекциям пересекающихся призм построить третью проекцию и линии их взаимного пересечения.
 | Построить в аксонометрии линию пересечения конуса вращения с пирамидой.
 |
Взаимное пересечение многогранников. По двум проекциям геометрических тел построить третью проекцию и изометрию. Построить линии взаимного пересечения этих тел. На горизонтальной проекции линии взаимного пересечения не показаны.
 | Построить прямой угол АВС, если известны одна проекция стороны ВС и плоскость угла, заданная следами. |
Определить расстояние от точки А до плоскости Р (рис).
 | Построить линию пересечения закрытого тора с поверхностью наклонно - го цилиндра вращения. Заданные поверхности имеют общую фронтальную плоскость симметрии. Построить линию пересечения конуса с поверхностью открытого тора (кольца).
 |
